La fabbricazione di lamiera di precisione si basa interamente sull'abbinamento della giusta tecnologia di piegatura a specifici volumi di produzione, spessori dei materiali e requisiti di tolleranza. Investire nella pressa piegatrice sbagliata porta a colli di bottiglia nella produzione, consumo energetico eccessivo, tassi di scarto elevati durante l’installazione e l’incapacità di soddisfare le strette tolleranze dei clienti. Avete bisogno di un'analisi obiettiva e tecnica dei sistemi meccanici, idraulici, elettrici e ibridi per guidare l'approvvigionamento di beni strumentali e garantire un ROI operativo a lungo termine. Valuteremo i meccanismi fondamentali, le classificazioni strutturali e i casi d'uso ideali per ciascuna tecnologia. Ciò garantisce che la vostra struttura adatti le capacità della macchina direttamente alle vostre esigenze di produzione quotidiane, evitando costose discrepanze in termini di tonnellaggio, precisione o velocità del ciclo.
I sistemi idraulici rimangono lo standard del settore per la fabbricazione di lamiere pesanti ad alto tonnellaggio, ma comportano una manutenzione continua più elevata e costi energetici continui.
Le presse piegatrici completamente elettriche offrono precisione superiore, tempi di ciclo più rapidi e un risparmio energetico fino al 50%, rendendole ideali per materiali di spessore da sottile a medio.
I modelli ibridi colmano il divario, utilizzando l'impianto idraulico servocomandato per fornire un tonnellaggio elevato senza la deriva termica e il consumo costante di energia dei sistemi idraulici tradizionali.
L’integrazione CNC è ora un requisito di base per ambienti ad alto mix/basso volume, riducendo drasticamente i tempi di configurazione e mitigando l’impatto della carenza di manodopera qualificata.
Sommario
Stabilire i requisiti operativi di base prima di selezionare una pressa piegatrice . È necessario distinguere tra produzione ad alto mix/basso volume e produzione a basso mix/alto volume. Gli ambienti ad alto mix richiedono rapidi cambi di utensile, programmazione offline e funzionalità CNC avanzate per gestire continui cambi. Gli ambienti a basso mix danno priorità alla velocità pura, alla durata meccanica e alla precisione ripetibile su lunghe tirature.
Definisci i materiali primari lavorati sul tuo pavimento. Concentrarsi su calibro massimo, resistenza alla trazione e lunghezza massima di piegatura. Questi fattori determinano direttamente il tonnellaggio della macchina richiesto. Un"officina che piega acciaio dolce da 1/4 di pollice richiede una forza molto diversa da quella che forma alluminio calibro 16.
Inquadra attentamente i tuoi requisiti di precisione. La fabbricazione di componenti aerospaziali o medici richiede una maggiore precisione di posizionamento. Ciò richiede spesso sistemi elettrici o elettroidraulici di fascia alta. Le opere strutturali in acciaio standard possono tollerare variazioni più ampie, consentendo configurazioni idrauliche più semplici.
Tipologia di produzione | Requisiti chiave della macchina | Tecnologia ideale |
|---|---|---|
Alto mix/basso volume | Cambi utensili rapidi, CNC multiasse, programmazione offline | Elettrico o elettroidraulico CNC |
Basso mix/alto volume | Durata, elevata velocità del ciclo, movimentazione automatizzata dei materiali | Ibrido o idraulico per carichi pesanti |
Il meccanismo di piegatura si basa sull"interazione tra il pistone superiore mobile che sostiene il punzone e il banco inferiore fisso che sostiene la matrice a V. Diversi metodi di piegatura ottengono risultati diversi in base a come il punzone interagisce con il materiale e la matrice.
Piegatura in aria: il punzone forza il materiale nella cavità dello stampo senza toccare il fondo dello stampo. Questo metodo è altamente flessibile e fa molto affidamento sul controllo preciso della profondità del pistone. È possibile formare più angoli con la stessa configurazione degli utensili.
Bottoming: il foglio viene premuto contro il fondo della matrice a V. Richiede un tonnellaggio maggiore ma offre una migliore precisione angolare con un minore ritorno elastico. La punta del punzone forza il materiale nell'angolo esatto della matrice.
Coniatura: comporta lo stampaggio completo del materiale nello stampo. È necessario un tonnellaggio enorme, in grado di eliminare completamente il ritorno elastico. Viene generalmente utilizzato per parti legacy altamente ripetitive in cui la precisione esatta non è negoziabile.
Gli assi CNC standard controllano il processo di piegatura. Y1 e Y2 controllano il posizionamento indipendente del pistone per i cilindri sinistro e destro. X controlla la profondità del registro posteriore, determinando la lunghezza della flangia. R controlla l"altezza del registro posteriore, necessaria per profili complessi. Z1 e Z2 controllano il movimento orizzontale del calibro, consentendo alle dita di spostarsi a sinistra e a destra lungo la linea di piegatura.

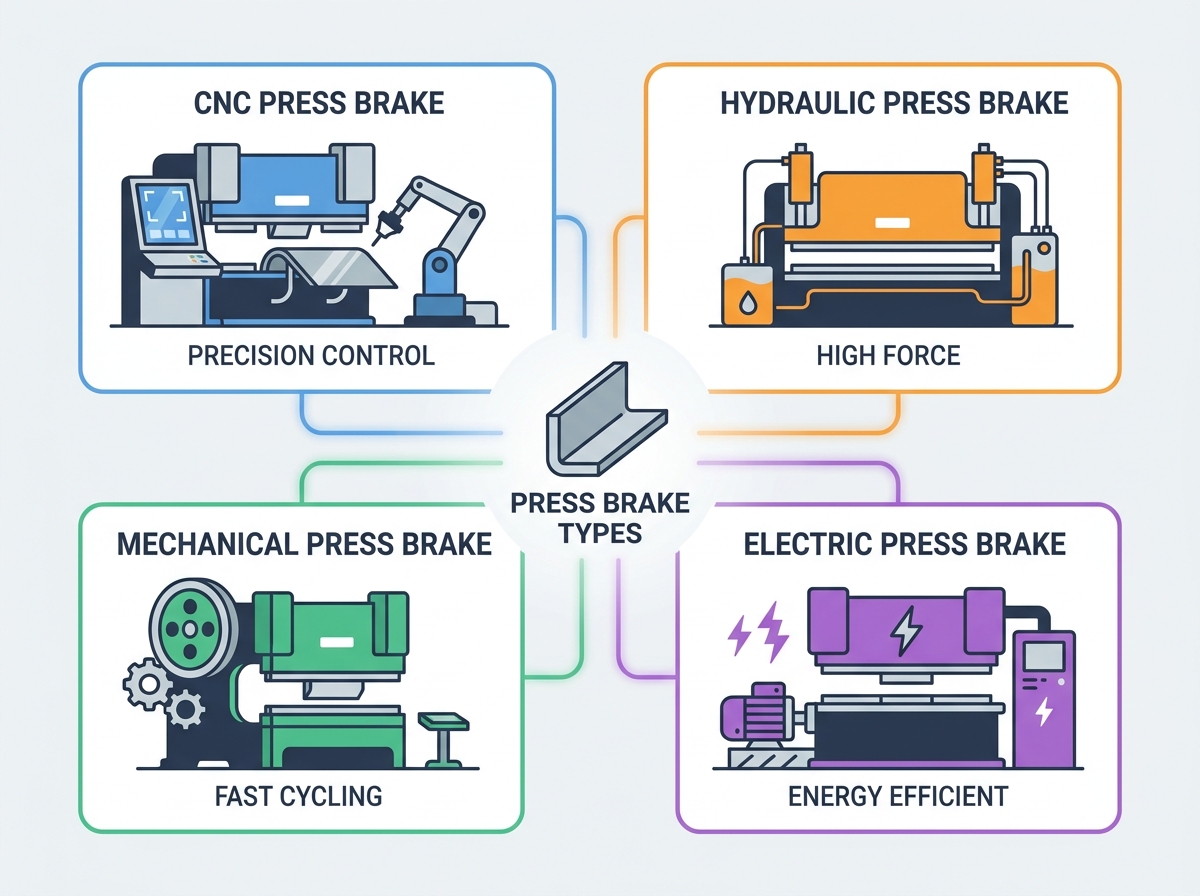

Le presse piegatrici meccaniche utilizzano un meccanismo dell"albero motore azionato dal volano. Questo sistema converte l"energia di rotazione di un motore elettrico nel movimento lineare del pistone. Queste macchine sono caratterizzate da una lunghezza della corsa fissa e da un"elevata velocità del ciclo fisico. Il volano immagazzina un"enorme energia cinetica, rilasciandola istantaneamente quando si innesta la frizione.
Storicamente, gli operatori li applicavano in operazioni semplici, ripetitive e ad alta velocità di stampaggio e piegatura del fondo. Tuttavia, comportano notevoli inconvenienti per la fabbricazione moderna. L"impossibilità di invertire la corsa a metà ciclo crea un grave rischio di blocco della macchina in caso di sovraccarico. Se l"operatore introduce materiale troppo spesso, il pistone si blocca nel punto morto inferiore.
Presentano complesse sfide di conformità alla sicurezza relative agli standard OSHA. La protezione di un sistema a volano meccanico richiede estese barriere fisiche. Inoltre, offrono generalmente una precisione inferiore rispetto alle alternative moderne. Poiché la corsa è fissa, non è possibile regolare la profondità al volo per la flessione dell"aria. Queste macchine vengono in gran parte eliminate gradualmente negli impianti di fabbricazione avanzati.
Le presse piegatrici idrauliche utilizzano cilindri idraulici sincronizzati per azionare il pistone. Ciò fornisce una forza costante durante l"intera corsa, a differenza dei sistemi meccanici che raggiungono il tonnellaggio completo solo nella parte inferiore. Sono classificati in base a classificazioni strutturali in base al modo in cui i cilindri si sincronizzano.
Classificazione | Metodo di sincronizzazione | Migliore applicazione |
|---|---|---|
Albero di torsione | Cilindri rigidi di collegamento dell"albero meccanico | Piegature semplici a basso costo, lavoro con carico centrale |
NC convenzionale | Dadi di fermo meccanici all"interno dei cilindri | Parti durevoli e ripetitive con controllo di profondità di base |
Elettroidraulico (CNC) | Valvole proporzionali indipendenti e scale lineari | Alta precisione, piegatura decentrata, profili complessi |
I modelli con albero di torsione utilizzano la sincronizzazione meccanica. Sono i migliori per un costo inferiore ma offrono una precisione inferiore, sono soggetti a usura meccanica e non hanno capacità di piegatura decentrata. Le macchine idrauliche NC convenzionali utilizzano semplici valvole direzionali. I dadi di arresto meccanici all"interno dei cilindri controllano la profondità. Offrono un"elevata durata ma sono limitati a parti semplici.
I modelli CNC elettroidraulici rappresentano lo standard moderno. Valvole proporzionali indipendenti, controllate da CNC per ciascun cilindro e righe ottiche lineari garantiscono un"elevata precisione. Questa configurazione consente il livellamento dinamico e complesse capacità di piegatura fuori centro senza danneggiare il telaio della macchina.
Queste macchine sono ideali per la piegatura di lamiere pesanti, acciaio strutturale e applicazioni che richiedono un tonnellaggio elevato. Li troverete nei negozi che piegano lamiere spesse fino a 3000 tonnellate. Le realtà includono la manutenzione del fluido idraulico, l"espansione termica che influisce sulla precisione di piegatura durante lunghi turni e il consumo energetico continuo mentre la pompa è al minimo.
I sistemi completamente elettrici sostituiscono completamente l’idraulica. Utilizzano servomotori che azionano viti a ricircolo di sfere per carichi pesanti, viti a rulli o sistemi a cinghia e puleggia per spostare il pistone. Sono ideali per parti complesse di alta precisione, lamiere di spessore medio-sottile e ambienti di produzione attenti all"ambiente.
I vantaggi operativi includono un notevole risparmio energetico. I servomotori assorbono energia solo durante il movimento effettivo del pistone. Quando la macchina è inattiva mentre l"operatore carica il materiale, consuma quasi zero elettricità. Offrono un inquinamento acustico minimo, creando un"officina molto più silenziosa. Inoltre, si ottiene un"accelerazione e una decelerazione più rapide del pistone, che riducono i tempi di ciclo nelle corse ad alto volume. Inoltre, lo smaltimento del fluido idraulico è pari a zero, eliminando i maggiori problemi di manutenzione.
Le limitazioni includono limiti di tonnellaggio rigorosi. Gli azionamenti elettrici in genere raggiungono un massimo di circa 200-300 tonnellate. Per spingersi oltre sono necessari servomotori massicci e poco pratici. Inoltre comportano una spesa in conto capitale iniziale per tonnellata più elevata rispetto agli equivalenti idraulici. Paghi un premio per la velocità e la precisione.
I modelli ibridi integrano pompe idrauliche servoazionate. Invece di un motore CA che funziona continuamente per pompare il fluido, un servomotore controlla il flusso idraulico. Si attiva solo quando l"ariete richiede movimento. Sono ideali per strutture che richiedono l"elevato tonnellaggio di una macchina idraulica ma che desiderano eliminare la deriva termica e ridurre il consumo energetico.
Facendo funzionare la pompa solo quando necessario, l"olio idraulico rimane molto più freddo. Ciò elimina l"espansione termica che tipicamente causa la deriva degli angoli di piegatura durante un lungo turno. Mantieni la precisione mattutina fino al tardo pomeriggio.
Anche se il costo iniziale è più elevato rispetto a quello dell’idraulica standard, la riduzione del consumo di energia è sostanziale. La maggiore durata dell"olio, la ridotta generazione di calore e la migliore precisione spesso giustificano l"investimento per i produttori medio-pesanti. Ottieni la forza bruta dell"idraulica con il controllo e l"efficienza di una trasmissione elettrica.
Il controllo numerico di base offre un semplice posizionamento della profondità e del registro posteriore. L"operatore calcola manualmente le detrazioni di piega e inserisce i numeri grezzi. I sistemi CNC completi forniscono controllo multiasse, programmazione offline e simulazione 3D passo-passo. L"operatore vede sullo schermo un modello 3D del pezzo, che mostra esattamente come orientare la lamiera per ogni piega.
I sistemi CNC calcolano e regolano automaticamente la deflessione del letto. Quando si piegano pezzi lunghi, il telaio della macchina si piega naturalmente sotto pressione. La coronatura CNC utilizza cilindri idraulici nel letto inferiore o sistemi a cuneo meccanico per respingere questa deflessione. Ciò garantisce angoli coerenti su tutta la lunghezza della curva.
Il software CNC calcola automaticamente le tolleranze di piegatura, la compensazione del ritorno elastico e la bombatura. Ciò riduce drasticamente gli scarti durante l"ispezione del primo articolo. Le interfacce CNC intuitive e gli ausili visivi per la piegatura mitigano i rischi associati alla carenza di manodopera qualificata. Riducendo le barriere all’ingresso, i nuovi operatori possono produrre pezzi accurati molto più velocemente rispetto alle macchine manuali più vecchie.
Il calcolo della forza richiesta coinvolge l"apertura della matrice a V, lo spessore del materiale e la resistenza alla trazione. È necessario un margine di sicurezza del 20% per evitare il sovraccarico della macchina. Non acquistare mai una macchina progettata esattamente per il tonnellaggio massimo richiesto.
Le dimensioni fisiche critiche determinano quali parti è possibile inserire fisicamente nella macchina.
Lunghezza corsa: distanza massima che il pistone può percorrere. Ciò limita la profondità di una scatola che puoi formare.
Altezza aperta: lo spazio tra il letto e il pistone quando è completamente aperto. Ciò determina l'altezza massima degli utensili e delle parti che è possibile estrarre dopo la piegatura.
Profondità gola: la profondità di sicurezza nei telai laterali. Ciò determina la lunghezza massima della flangia che può essere piegata alle estremità estreme della macchina.
Valutare la compatibilità dell"ecosistema degli utensili. Decidi tra utensili in stile europeo, americano o WT in base al tuo inventario esistente. Considerare la necessità di sistemi di bloccaggio rapido idraulici o pneumatici per ambienti ad elevata mescolanza. I rapidi cambi degli utensili consentono alla macchina di piegarsi anziché rimanere inattiva durante l"impostazione.
Affrontare le realtà dell"installazione fisica prima della consegna. Le macchine di tonnellaggio elevato richiedono capacità portanti specifiche delle fondazioni. Potrebbe essere necessario versare un tampone di cemento armato. Verificare lo spazio sopraelevato per l"accesso alle attrezzature e alla gru durante l"installazione. Assicurati che la tua struttura abbia un"alimentazione stabile per gestire il consumo elettrico senza cadute di tensione.
Per proteggere gli operatori sono necessari sistemi di sicurezza integrati come protezioni laser e barriere fotoelettriche. Questi sistemi arrestano istantaneamente il pistone se un"ostruzione interrompe il raggio laser appena sotto la punta del punzone. Gli operatori necessitano di una formazione dedicata per passare dalle macchine manuali alle interfacce CNC avanzate.
Considera la logistica della movimentazione dei materiali. Come sposterete la lamiera pesante da e verso la macchina? Valutare il potenziale per la futura assistenza robotica. Se prevedi di automatizzare, assicurati che la macchina disponga delle interfacce software e hardware necessarie. Verifica la compatibilità del software con i tuoi sistemi CAD/CAM esistenti per consentire una programmazione offline senza interruzioni.
La scelta della giusta pressa piegatrice dipende dal bilanciamento dei requisiti di tonnellaggio, precisione di piegatura, efficienza produttiva, esigenze di automazione e costi operativi a lungo termine. Sia che scegliate un modello idraulico, elettrico o ibrido, abbinare le capacità della macchina alle vostre esigenze di produzione è la chiave per massimizzare la produttività e il ritorno sull"investimento.
La macchina utensile CNC Nanjing Jinqiu fornisce attrezzature professionali per la lavorazione della lamiera CNC e soluzioni di piegatura personalizzate per i produttori di tutto il mondo. Con una vasta esperienza nel settore e un supporto tecnico affidabile, l'azienda aiuta i clienti a migliorare la precisione di piegatura, l'efficienza produttiva e le prestazioni di produzione a lungo termine.
Prima di prendere la decisione finale di acquisto, considera quanto segue:
Condurre uno studio temporale sulle operazioni di piegatura attuali per identificare i colli di bottiglia della configurazione.
Calcola il tuo fabbisogno di tonnellaggio dell"80° percentile in base ai calibri dei materiali più comuni.
Controlla il tuo inventario di utensili esistente per garantire la compatibilità con i nuovi sistemi di bloccaggio.
Richiedi una curva di prova personalizzata e una stima del tempo di ciclo ai produttori selezionati utilizzando i file delle parti effettivi.
R: I sistemi CNC offrono controllo multiasse, programmazione offline e calcoli automatizzati per tolleranze di piegatura e ritorno elastico. Forniscono simulazioni visive 3D per l"operatore. I sistemi NC si basano sulla memoria di posizionamento di base per un semplice posizionamento della profondità e del registro posteriore, richiedendo all"operatore di calcolare manualmente le detrazioni senza simulazione avanzata.
R: I requisiti di tonnellaggio dipendono dalla relazione tra spessore del materiale, resistenza alla trazione, lunghezza di piegatura e apertura della matrice a V. I materiali più spessi e le matrici a V più strette richiedono una forza esponenzialmente maggiore. Includere sempre un margine di sicurezza del 20% sopra la forza massima calcolata per evitare sovraccarichi e danni al telaio della macchina.
R: Sì, le presse piegatrici elettriche generalmente offrono tempi di ciclo più rapidi. I servomotori forniscono una rapida accelerazione e decelerazione del pistone rispetto alle pompe idrauliche che creano pressione. Ciò rende i modelli elettrici altamente efficienti per applicazioni di volume elevato e di spessore medio-sottile in cui la velocità del ciclo incide direttamente sulla produzione.
R: Una pressa piegatrice ibrida utilizza pompe idrauliche servoazionate. Il servomotore attiva il flusso idraulico solo quando il pistone si muove. Questo design combina l"enorme capacità di tonnellaggio di un sistema idraulico tradizionale con l"efficienza energetica e la ridotta deriva termica di un sistema elettrico.
R: No. Le presse piegatrici meccaniche utilizzano un meccanismo azionato da un volano che completa un ciclo completo una volta attivato. Non possono invertire la corsa a metà corsa. Ciò crea un grave rischio di blocco della macchina se l"attrezzatura è sovraccarica di materiale troppo spesso o duro.
R: Quando si piegano pezzi lunghi, il telaio della macchina si flette o si piega naturalmente sotto l"enorme pressione. La compensazione della bombatura utilizza cilindri idraulici o cunei meccanici nel letto inferiore per contrastare questa deflessione. Ciò garantisce che l"angolo di piegatura rimanga perfettamente coerente su tutta la lunghezza della parte.
