La fabbricazione della lamiera si trova ad affrontare un collo di bottiglia crescente: la forte dipendenza da operatori altamente qualificati per gestire operazioni di piegatura complesse e multi-setup. Il mantenimento di tolleranze strette su geometrie di parti complesse e il raggiungimento di un rendimento elevato crea una tensione costante, in particolare negli ambienti di produzione ad alto mix e a basso volume. La formatura manuale tradizionale spesso fatica a tenere il passo con queste esigenze, portando i produttori a esplorare soluzioni automatizzate. Il passaggio dalla formatura manuale alla pannellatura automatizzata rappresenta un importante aggiornamento operativo per molte officine. Tuttavia, la scelta dell"attrezzatura giusta richiede una valutazione rigorosa dei sistemi di azionamento, dei meccanismi di bloccaggio e dei livelli di automazione, piuttosto che affidarsi semplicemente alle schede tecniche OEM standard. Comprendere queste sfumature tecniche ti garantisce di investire in macchinari che risolvono realmente le tue sfide di produzione senza introdurre nuovi colli di bottiglia.
Automazione vs flessibilità: le macchine piegatrici completamente automatizzate riducono drasticamente i tempi di ciclo per parti complesse e multi-lato, ma le presse piegatrici tradizionali rimangono superiori per materiali ultra spessi e geometrie personalizzate estreme.
Impatto del sistema di azionamento: le pannellatrici servoelettriche offrono una minore manutenzione e una maggiore efficienza energetica, mentre i sistemi idraulici sono necessari per le applicazioni ad alto tonnellaggio.
I meccanismi di bloccaggio dettano le capacità: la scelta tra manipolatori a ventosa e con braccio di pressione determina direttamente la dimensione minima del pezzo, la qualità della finitura superficiale e le altezze consentite della flangia.
Sommario
Le pannellatrici utilizzano lame di piegatura oscillanti per piegare il materiale attorno a una controlama fissa. Questo approccio cinematico consente una piegatura rapida e multidirezionale senza riposizionare l'intera lamiera. Il materiale rimane piatto sulla tavola della macchina, eliminando completamente l'effetto 'whip-up' comune quando si piegano pannelli di grandi dimensioni sulle attrezzature tradizionali. Al contrario, una pressa piegatrice si basa sulla discesa lineare di un punzone in uno stampo, forzando il materiale ad assumere una specifica forma a V. L'azione oscillante della pannellatrice riduce significativamente la manipolazione fisica richiesta durante il ciclo di formatura, consentendo di eseguire pieghe positive e negative in rapida successione.
Quando un operatore forma una grande porta di recinzione su un freno standard, deve sostenere fisicamente il peso del materiale mentre oscilla verso l"alto durante la curva. Ciò richiede più operatori o seguifogli specializzati. La tecnologia di piegatura dei pannelli aggira completamente questo problema. Il manipolatore della macchina fa avanzare e ruotare il pezzo grezzo piatto, mentre le lame di piegatura superiore ed inferiore si articolano per creare le flange. Questa differenza fondamentale nella cinematica cambia il modo in cui le parti devono essere progettate ed elaborate.
Comprendere dove le macchine pannellatrici si inseriscono nel panorama industriale più ampio previene costosi errori di approvvigionamento. Svolgono una funzione altamente specifica rispetto ad altre apparecchiature di formatura presenti in officina.
Piegatrici per fogli: le macchine piegatrici standard utilizzano un'unica trave di piegatura per piegare il materiale. Sono generalmente più lenti e richiedono un maggiore intervento manuale. Le vere pannellatrici sono dotate di lame superiori e inferiori multiasse a oscillazione rapida, che consentono geometrie molto più complesse e tempi di ciclo più rapidi.
Piegatrici per tubi, tubature e profili: le piegatrici per pannelli sono rigorosamente progettate per la fabbricazione di lamiere piatte. Non possono lavorare profili strutturali, angolari o tubi.
Macchine piegatubi: le piegatrici creano forme cilindriche continue e a lungo raggio come serbatoi o tubi di grandi dimensioni. Le pannellatrici eccellono nella precisa formatura di flange multiangolo su pezzi grezzi piatti, sebbene possano eseguire piegature a gradini per raggi di grandi dimensioni.
Le pannellatrici utilizzano il concetto di "utensileria universale". La macchina utilizza un set standard di lame superiori e inferiori in grado di eseguire vari angoli e raggi di piega. Ciò elimina i cambi fisici degli utensili richiesti nelle presse piegatrici, dove gli operatori devono scambiare punzoni e matrici per diversi profili di piega, spessori di materiale o raggi interni. La macchina regola automaticamente la corsa e la posizione della lama tramite il controllo CNC per ottenere l"angolo desiderato.
Questo approccio universale si traduce in una massiccia riduzione dei tempi di configurazione tra i lavori. In un ambiente ad alto mix, un operatore dei freni potrebbe dedicare trenta minuti allo smontaggio e all"installazione di attrezzature segmentate per una costruzione complessa della scatola. Una pannellatrice passa da un programma pezzo a quello successivo in pochi secondi, poiché l"unico cambiamento fisico è la regolazione automatica della lunghezza dell"utensile premilamiera per adattarla alle dimensioni del nuovo pezzo.
La piegatura automatizzata dei pannelli riduce drasticamente la movimentazione manuale dei materiali. La macchina manipola la lamiera in automatico durante il ciclo di piegatura. Ciò elimina lo sforzo ergonomico e i rischi per la sicurezza associati al funzionamento manuale, in cui gli operatori devono sostenere e guidare parti pesanti o scomode attraverso ogni curva. Rimuovendo le mani dell"operatore dall"area di formatura, le officine riscontrano un immediato calo degli errori legati alla fatica e degli incidenti di sicurezza.

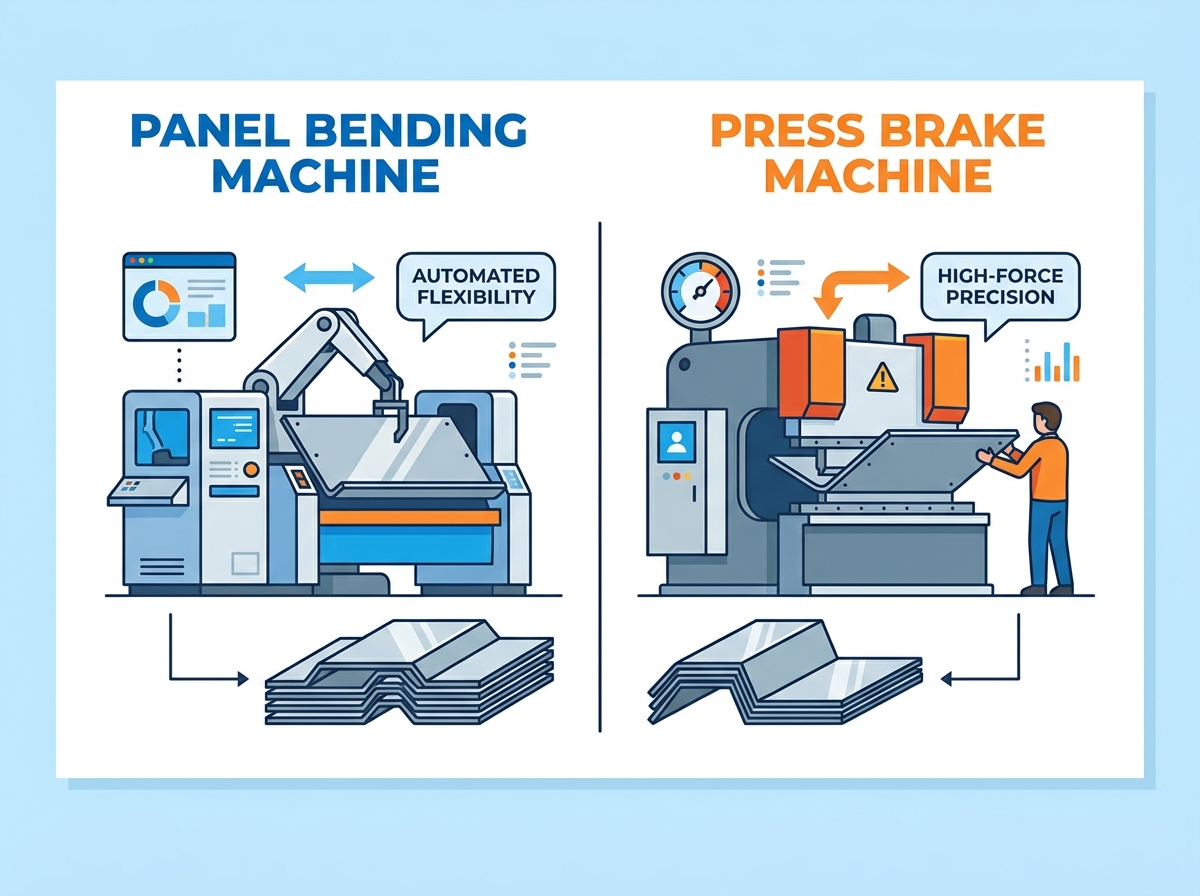

Caratteristica | Macchina piegapannelli | Pressa piegatrice |
|---|---|---|
Movimentazione dei materiali | Rotazione e avanzamento automatizzati | Supporto e posizionamento manuale |
Impostazione degli strumenti | Lame universali, regolazione automatica | Cambio manuale di punzoni e matrici |
Orientamento della parte | Rimane piatto sul tavolo | Oscilla verso l"alto durante la curva |
Tempo di ciclo (parti complesse) | Funzionamento estremamente veloce e continuo | Più lento, richiede il riposizionamento |
I sistemi servoelettrici utilizzano servomotori CA accoppiati con meccanismi a cinghia/puleggia o vite a ricircolo di sfere per azionare le lame di piegatura e i sistemi di bloccaggio. La completa assenza di olio idraulico elimina la deriva termica, con conseguente maggiore ripetibilità dell"angolo di piegatura su lunghi turni. Mentre la macchina funziona, non c"è fluido da riscaldare e cambiare viscosità, il che significa che la prima parte della giornata corrisponde perfettamente all"ultima parte della giornata.
Queste macchine sono ideali per materiali di spessore medio-sottile, come componenti HVAC, apparecchi di illuminazione o involucri elettrici, dove la precisione, il basso consumo energetico e la manutenzione minima hanno la priorità. Le routine di manutenzione sono semplificate per l"ingrassaggio dei cuscinetti e l"ispezione delle cinghie, anziché la gestione del cambio dell"olio, della sostituzione dei filtri e della riparazione delle perdite.
I modelli idraulici si affidano a cilindri idraulici e valvole proporzionali per l"azionamento della lama e la forza di bloccaggio. Generano il tonnellaggio massiccio e sostenuto necessario per piegare lamiere spesse o materiali ad alta resistenza come l"acciaio inossidabile e l"alluminio di grosso spessore. Quando un"officina lavora materiali che richiedono forze di formatura elevate, l"idraulica rimane lo standard.
Tuttavia, consumano più energia, richiedono una manutenzione regolare dell"olio e potrebbero presentare lievi variazioni di precisione a causa delle fluttuazioni della temperatura del fluido idraulico. Le officine che utilizzano sistemi idraulici spesso hanno bisogno di implementare refrigeratori per mantenere temperature dell"olio costanti durante cicli di produzione pesanti, aumentando l"ingombro complessivo e il programma di manutenzione.
Le architetture ibride combinano azionamenti servoelettrici per le lame di piegatura con sistemi idraulici per il meccanismo di bloccaggio. Ciò fornisce la velocità e la precisione degli azionamenti elettrici insieme alla forza di tenuta dell"idraulica. Le lame elettriche si muovono rapidamente per eseguire le pieghe, mentre il premilamiera idraulico garantisce che il materiale non scivoli durante le pieghe ad alto tonnellaggio.
I sistemi ibridi offrono una soluzione intermedia per i produttori che necessitano di un"elevata produttività e della capacità di lavorare materiali moderatamente spessi senza l"ingombro totale di una macchina idraulica pura. Bilanciano la necessità di velocità con la necessità di un bloccaggio rigido.
Valuta lo spessore del materiale primario e la resistenza alla trazione per determinare i requisiti di tonnellaggio.
Valuta la capacità di potenza e gli obiettivi di consumo energetico della tua struttura.
Esamina la capacità del tuo team di manutenzione di gestire i sistemi idraulici rispetto alle unità elettromeccaniche.
Analizzare la tolleranza dell"angolo di piega richiesta; tolleranze più strette spesso favoriscono i sistemi servoelettrici.
Il metodo utilizzato per afferrare e spostare il foglio determina le capacità della macchina. I sistemi a ventosa utilizzano la manipolazione del vuoto, consentendo la lavorazione di parti più piccole e prevenendo danneggiamenti superficiali su materiali sensibili come l"alluminio preverniciato o l"acciaio inossidabile lucidato. Poiché le ventose fanno presa sulla superficie piana della lamiera, non interferiscono con i bordi, consentendo la formazione di flange molto strette.
Tuttavia, i sistemi a vuoto hanno difficoltà con lamiere fortemente perforate o materiali con scaglie di laminazione pesanti. I sistemi di bracci di pressatura utilizzano bracci di bloccaggio meccanici, offrendo una presa superiore per parti pesanti e materiali perforati. Le ganasce meccaniche mordono fisicamente il bordo del pezzo grezzo. Pur essendo altamente sicuri, impongono vincoli sulle dimensioni minime delle parti e sugli spazi interni delle flange, poiché le ganasce richiedono spazio fisico per funzionare senza entrare in collisione con le lame di piegatura.
I sistemi semiautomatici richiedono il caricamento manuale del pezzo grezzo e lo scarico del pezzo finito, mentre la macchina gestisce la sequenza di piegatura. Un operatore appoggia la lamiera piana contro i perni di squadratura, avvia il ciclo e una volta terminato rimuove il pannello formato. Questi sono i migliori per tirature variabili e con volumi inferiori in cui le dimensioni delle parti cambiano frequentemente.
Le configurazioni completamente automatizzate integrano caricatori di fogli, veicoli a guida automatizzata e scarico robotizzato. Un sistema a portale o un robot articolato preleva i pezzi grezzi da un pallet, alimenta la macchina e impila i prodotti finiti. Le celle completamente automatizzate consentono la produzione "a luci spente", ma richiedono una rigida standardizzazione nella progettazione delle parti e nei processi di taglio a monte. Se un pezzo grezzo è fuori tolleranza, il caricatore automatizzato potrebbe non riuscire a posizionarlo correttamente, causando un arresto anomalo della macchina.
Scegli una piegatrice per pannelli per piegature positive/negative, orlature, piegature a raggio e pannelli multi-lato come porte, scaffali o armadietti. La possibilità di invertire istantaneamente la direzione di piegatura li rende perfetti per piegature a Z e profili di bordi complessi. Eccellono nella formazione di pannelli grandi e piatti con flange a bordi multipli.
Scegli una pressa piegatrice per la formatura di scatole profonde, profili stretti, piastre estremamente spesse e parti che richiedono utensili personalizzati specializzati, come piegature offset, feritoie o coniatura. Una pannellatrice non può formare un canale profondo e stretto perché il manipolatore e il premilamiera richiedono un"area piana minima per afferrare il pezzo. Le presse piegatrici, con la loro vasta gamma di punzoni a collo di cigno e matrici specializzate, gestiscono facilmente queste geometrie estreme.
Le pannellatrici eccellono in ambienti ad alto mix e a basso volume grazie agli utensili senza impostazione, consentendo alle dimensioni di lotti di uno di rimanere redditizie. Quando si confrontano i tempi di ciclo per un pannello a 4 lati, una pannellatrice spesso completa il pezzo in pochi secondi. Il manipolatore ruota istantaneamente la parte di 90 gradi tra le piegature del bordo.
Una pressa piegatrice richiede molto più tempo da un piano all"altro a causa delle esigenze di movimentazione e riposizionamento dell"operatore. L"operatore deve piegare un lato, rimuovere la parte, ruotarla manualmente, allinearla contro il registro posteriore e iniziare la piega successiva. Per un pannello di grandi dimensioni, questa movimentazione manuale rappresenta la maggior parte del tempo di ciclo.
Riconoscere la spesa in conto capitale iniziale significativamente più elevata della tecnologia di piegatura dei pannelli. Queste macchine rappresentano un importante investimento nell’automazione. Tuttavia, le spese di esercizio spesso favoriscono nel tempo la pannellatrice. Confronta i costi di inventario degli utensili: una pressa piegatrice richiede scaffali di punzoni e matrici costosi, mentre una pannellatrice utilizza il suo set universale.
Il consumo energetico è generalmente inferiore sulle pannellatrici servoelettriche rispetto ai grandi freni idraulici a funzionamento continuo. Anche i tassi di lavoro cambiano; invece di richiedere a un metalmeccanico di grande esperienza di formare manualmente parti complesse, un"officina può utilizzare una macchina per caricare i pezzi grezzi e monitorare il ciclo automatizzato.
Tipo di applicazione | Attrezzatura consigliata | Ragionamento |
|---|---|---|
Porte di recinzione di grandi dimensioni | Piegatrice di pannelli | Elimina la piegatura rapida e su più lati |
Staffe per piastre spesse (1/2") | Premere il freno | Richiede un tonnellaggio concentrato elevato |
Canali profondi e stretti | Premere il freno | Il manipolatore della pannellatrice non può afferrare profili stretti |
Pannelli a spessore sottile ad alto mix | Piegatrice di pannelli | Zero tempi di setup tra le diverse geometrie delle parti |
Le disconnessioni tra i modelli ingegneristici e il software di controllo della macchina rappresentano un rischio significativo. Se l"ufficio tecnico progetta pezzi con raggi di curvatura che la macchina non può eseguire, la produzione si interrompe. Valuta le capacità di programmazione offline, l"accuratezza della simulazione 3D e la compatibilità con i sistemi di esecuzione della produzione esistenti.
Sottolineare la necessità di un software che calcoli automaticamente le tolleranze di piegatura ed esegua il rilevamento delle collisioni. Il software deve aprire il modello 3D, applicare il fattore K corretto per la macchina specifica e simulare la sequenza di piegatura per garantire che la parte non entri in collisione con il telaio della macchina o con gli utensili durante il ciclo.
Le pannellatrici richiedono dimensioni dei pezzi grezzi estremamente precise. Le variazioni nel taglio laser o nella punzonatura si traducono direttamente in errori dimensionali nella parte piegata finale. Poiché la macchina fa riferimento ai bordi esterni del pezzo grezzo per posizionare le pieghe, un pezzo grezzo tagliato 1 mm in più risulterà in una flangia troppo lunga di 1 mm.
Stabilisci severi controlli di tolleranza sulle macchine profilatrici a monte prima di integrare una pannellatrice per garantire una qualità costante. È obbligatoria la calibrazione regolare delle macchine da taglio laser e delle punzonatrici a torretta. Se il processo di tranciatura è approssimativo, il processo di piegatura automatizzato non farà altro che amplificare tali errori.
Il passaggio dalla formatura manuale alla piegatura automatizzata cambia il set di competenze richieste dalla lavorazione tattile dei metalli alla programmazione CNC e alla risoluzione dei problemi del sistema. L"operatore non avverte più lo snervamento del metallo; monitorano sensori, allarmi e movimenti robotici.
Budget per una formazione OEM completa e priorità nei sistemi di interfaccia uomo-macchina intuitivi e guidati visivamente durante il processo di approvvigionamento. Gli operatori devono capire come risolvere un guasto della macchina, come regolare i parametri per le variazioni del lotto di materiale e come eseguire la manutenzione elettromeccanica di routine.
Selezionare la giusta pannellatrice richiede molto più che confrontare il tonnellaggio, la velocità di piegatura o le specifiche dell"attrezzatura standard. I produttori dovrebbero valutare la geometria della parte, lo spessore del materiale, il volume di produzione, i sistemi di azionamento, i metodi di bloccaggio, la precisione del taglio a monte, la compatibilità del software e il livello di automazione richiesto.
Nanjing Jinqiu CNC Machine Tool fornisce apparecchiature CNC per la lavorazione della lamiera e soluzioni tecniche per i produttori che cercano maggiore precisione di piegatura, efficienza produttiva e automazione. La sua esperienza nel settore può aiutare i clienti a valutare le configurazioni delle apparecchiature in base ai materiali specifici, alla progettazione delle parti e ai requisiti di produzione.
Prima di investire in un sistema di pannellatura:
Conduci un audit di studio temporale delle 20 parti attuali con il volume più elevato per identificare i colli di bottiglia della movimentazione manuale.
Calcola i tempi di configurazione attuali per le operazioni di piegatura esistenti per quantificare le ore di produzione perse.
Richiedi simulazioni del tempo di ciclo ai produttori di apparecchiature in base ai tuoi file CAD specifici per verificare le dichiarazioni di produttività.
Valuta le tue tolleranze di taglio a monte per garantire la compatibilità con i sistemi di riferimento del bordo di piegatura automatizzati.
Valuta la superficie della tua struttura e la disponibilità di energia per ospitare celle di carico e scarico automatizzate.
R: Lo spessore massimo varia in base alla macchina e al tipo di materiale. I modelli servoelettrici in genere gestiscono acciaio dolce fino a 3 mm (calibro 11), mentre i modelli idraulici per carichi pesanti possono lavorare acciaio dolce fino a 4 mm o 5 mm. Consultare sempre le specifiche del produttore per i gradi di materiale specifici.
R: Le pannellatrici eccellono nella produzione di piccoli lotti grazie alla loro attrezzatura universale. Richiedono zero cambi fisici dell"utensile tra diversi angoli di piega o profili, rendendo le dimensioni dei lotti di uno altamente efficienti rispetto alla configurazione manuale richiesta su una pressa piegatrice.
R: Le piegatrici a ventosa utilizzano ventose per trattenere la lamiera, ideali per superfici delicate e parti di piccole dimensioni ma inadeguate per il metallo forato. Le piegatrici a braccio di pressione utilizzano morsetti meccanici, che forniscono una presa forte per lamiere pesanti o perforate ma limitano le dimensioni minime della parte.
R: Sì, le pannellatrici sono altamente capaci di formare orli e piegature ad ampio raggio attraverso un processo chiamato piegatura a gradini o urto, utilizzando la loro attrezzatura universale standard senza richiedere matrici specializzate.
R: No. Le pannellatrici utilizzano un set universale di lame di piegatura superiori e inferiori. La macchina regola dinamicamente la corsa e l"angolo della lama tramite la programmazione CNC per ottenere vari angoli di piega, eliminando la necessità di punzoni e matrici dedicati.
R: Le pannellatrici fanno riferimento ai bordi esterni del pezzo grezzo per il posizionamento. Se il pezzo grezzo tagliato al laser è dimensionalmente impreciso, tali errori si aggraveranno durante il processo di piegatura, determinando parti finali fuori tolleranza.
R: No. Le macchine piegatrici per pannelli sono progettate esclusivamente per la lavorazione di lamiere piane. La piegatura di tubi e tubature richiede macchinari completamente diversi progettati per supportare profili cilindrici o strutturali durante il processo di formatura.
