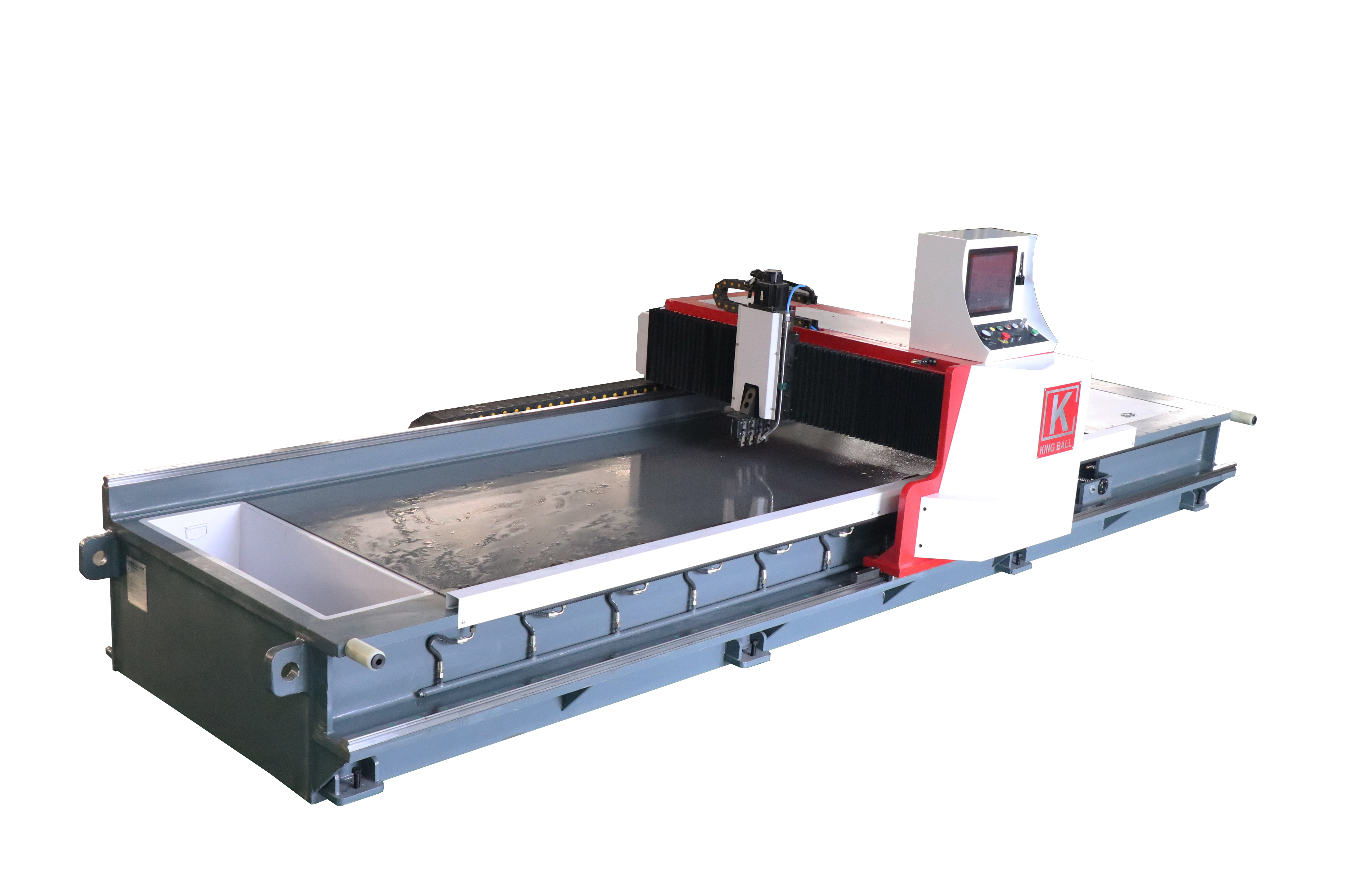

Scanalatrice CNC di tipo Gantry
Assi X: controllo del movimento del raggio
Assi Y1: controllano il movimento in avanti e all'indietro del supporto della lama
Assi Y2: controllano il movimento in avanti e all'indietro della pinza mobile
Assi Z: controllano il movimento su e giù del supporto lama
Parametri di prestazione
Modello di esempio:
| NO. | Articolo | Parametro | Unità | ||
| 1 | Lunghezza di taglio | 4000 | mm | ||
| 2 | Larghezza di taglio | 1250 | mm | ||
| 3 | Spessore della lamiera | 0,4-6 | mm | ||
| 4 | Velocità di taglio | 5-70 | m/min | ||
| 5 | Impostazione min. asse X | 0.01 | mm | ||
| 6 | Precisione dell'asse X | ±0,05 | mm | ||
| 7 | Impostazione min. assi Y | 0.01 | mm | ||
| 8 | Precisione dell'asse Y | ±0,05 | mm | ||
| 9 | Impostazione min. assi Z | 0.01 | mm | ||
| 10 | Precisione dell'asse Z | ±0,03 | mm | ||
| 11 | Potenza motore assi Y1,Y2 | 1.0/1.0 | kW | ||
| 12 | Potenza motore asse X | 5.5 | chilowatt | ||
| 13 | Potenza del motore dell'asse Z | 1.0 | chilowatt | ||
| 14 | Planarità del piano di lavoro | ±0,03 | mm | ||
| 15 | Motore della pompa dell'olio | 1.5 | chilowatt | ||
| 16 | Dimensione della macchina | 6200x2150x1580 | mm | ||
| 17 | Peso della macchina | 8100 | kg | ||
Elenco di configurazione
| Nome | Produttore |
| Sistema CNC | Marchio Esaycat Cina |
| servoazionamento | Marchio Easycat Cina |
| Servomotore | Marchio Easycat Cina |
| Riduttore stellare | Marchio Easycat Cina |
| Elettrovalvola pneumatica | Marchio AirTAC Cina Taiwan |
| Due pezzi pneumatici | Marchio AirTAC Cina Taiwan |
| Interruttore aria singolo/bipolare | Marchio Schneider Francia |
| Contattore CA, relè termico | Marchio Schneider Francia |
| Interruttore automatico, pulsante | Marchio Schneider Francia |
| Relè miniaturizzato | Marchio Schneider Francia |
| Cavo di alimentazione flessibile per macchine utensili | Marchio IGUS Germania |
| Interruttore di prossimità | Marchio giapponese OMRON |
| Guida lineare | Marchio Hawk King Cina Taiwan |
| Vite a ricircolo di sfere ad alta precisione | Marchio Hawk King Cina Taiwan |
| Cremagliera di precisione | Marchio YYC Cina Taiwan |

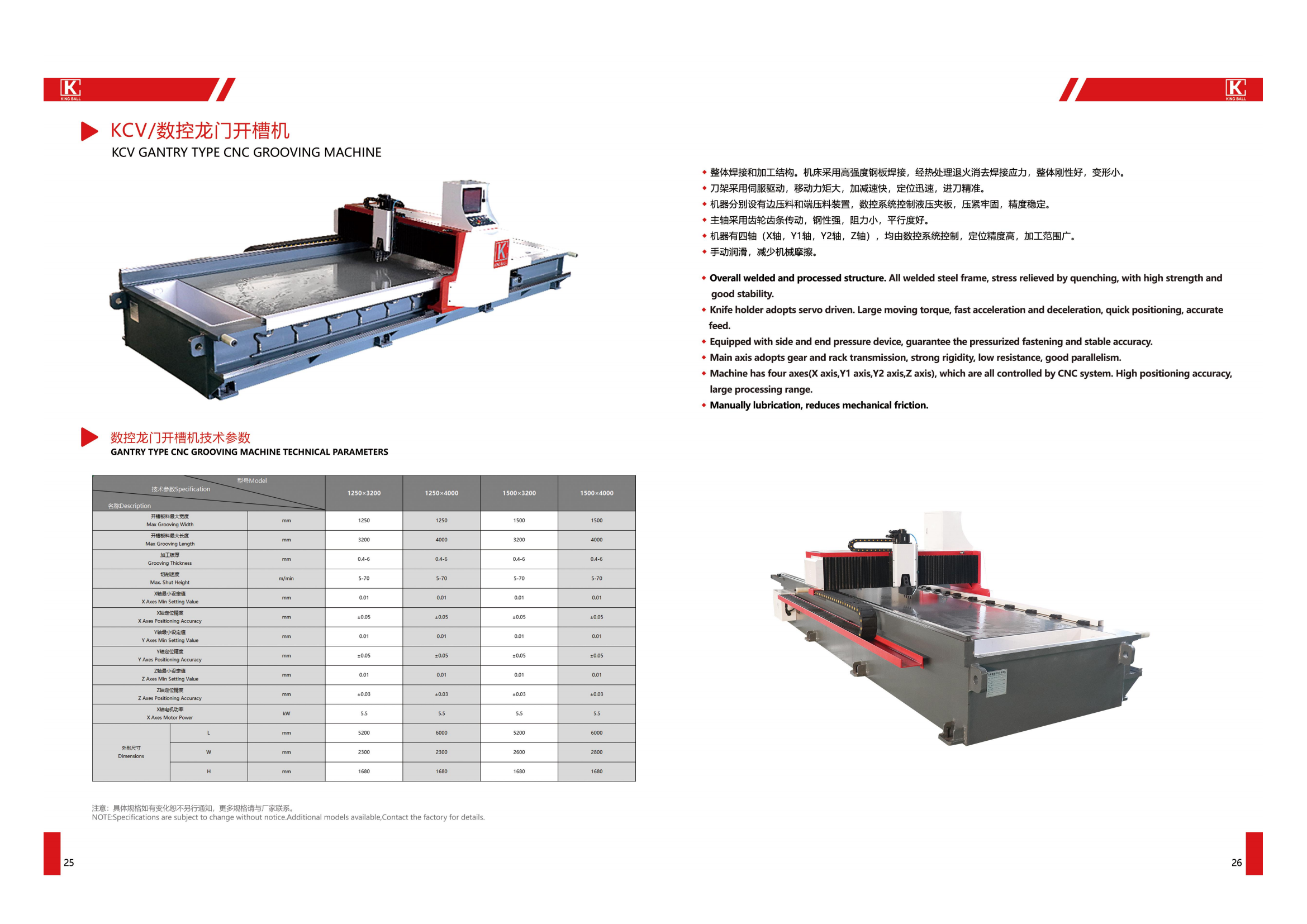

Principali funzioni e caratteristiche
Il periodo di garanzia della macchina per scanalatura CNC di tipo Gantry è di 2 anni, decorre dalla data della polizza di carico, se gli accessori appaiono danneggiati durante il periodo di garanzia, ad eccezione dei danni causati da una manipolazione umana impropria, possiamo sostituirli gratuitamente per l'acquirente.

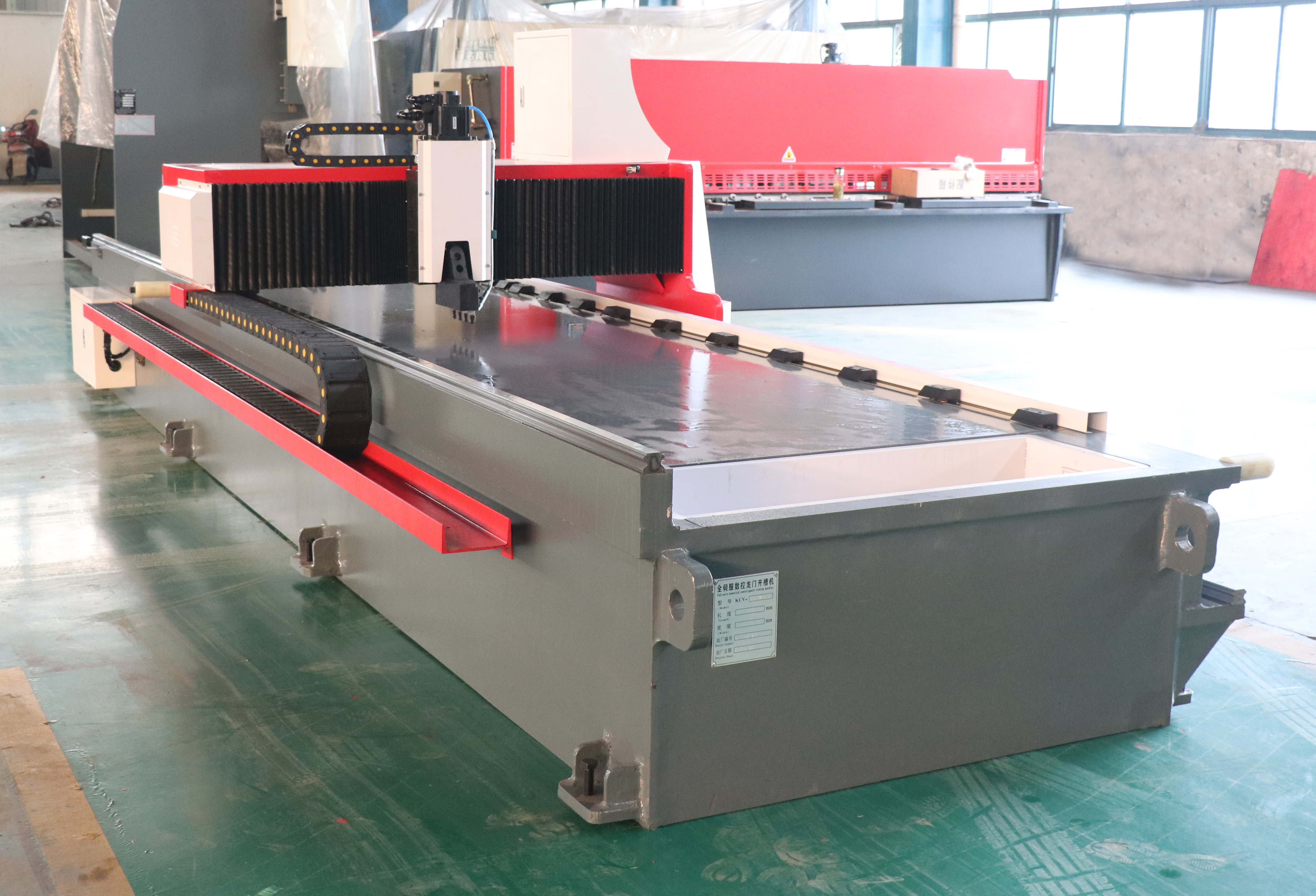

Immagini di dettaglio
Il periodo di garanzia della cesoia a ghigliottina idraulica CNC è di 2 anni, decorre dalla data della polizza di carico, se gli accessori appaiono danneggiati durante il periodo di garanzia, ad eccezione dei danni causati da una manipolazione umana impropria, possiamo sostituirli gratuitamente per l'acquirente.

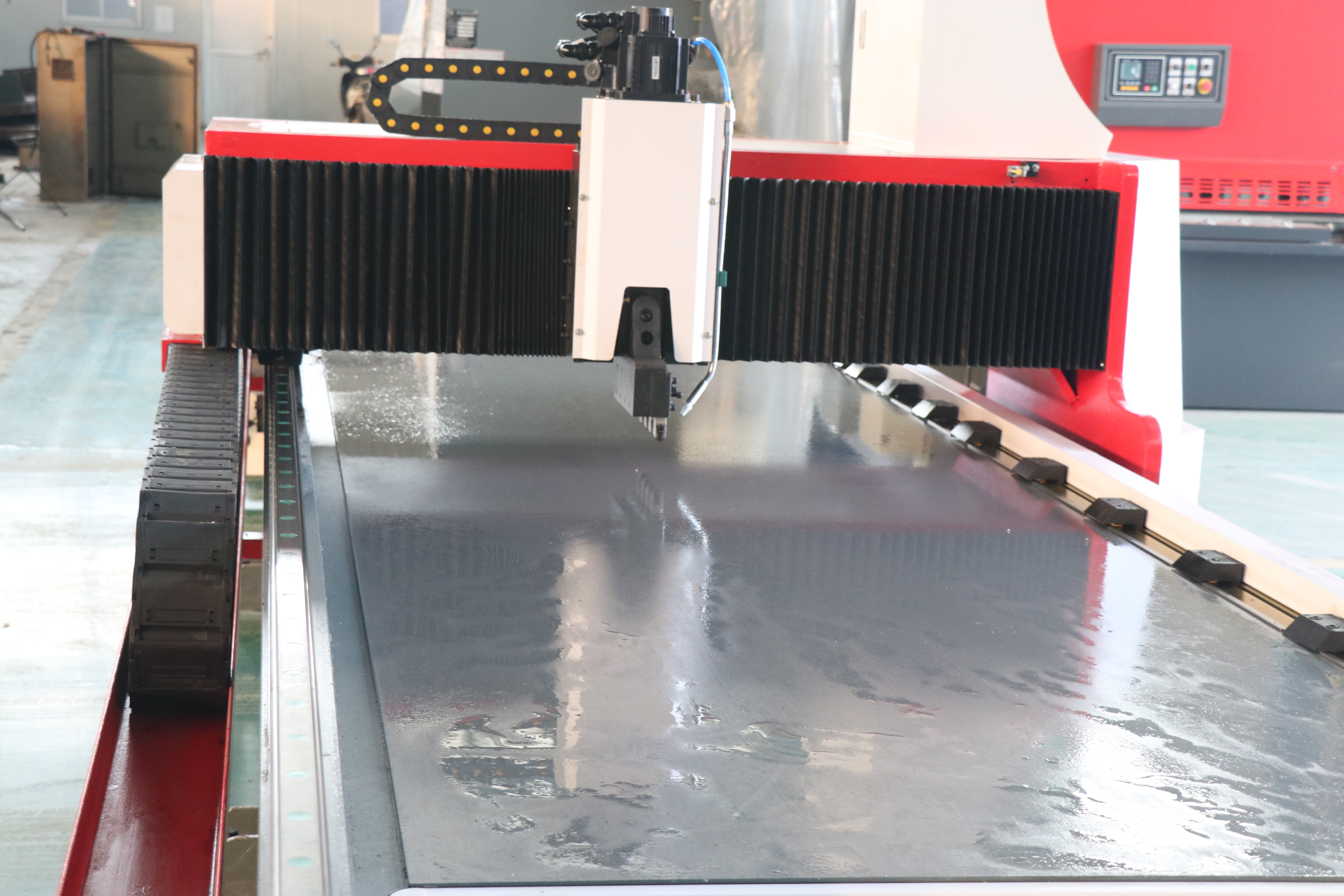

Fronte

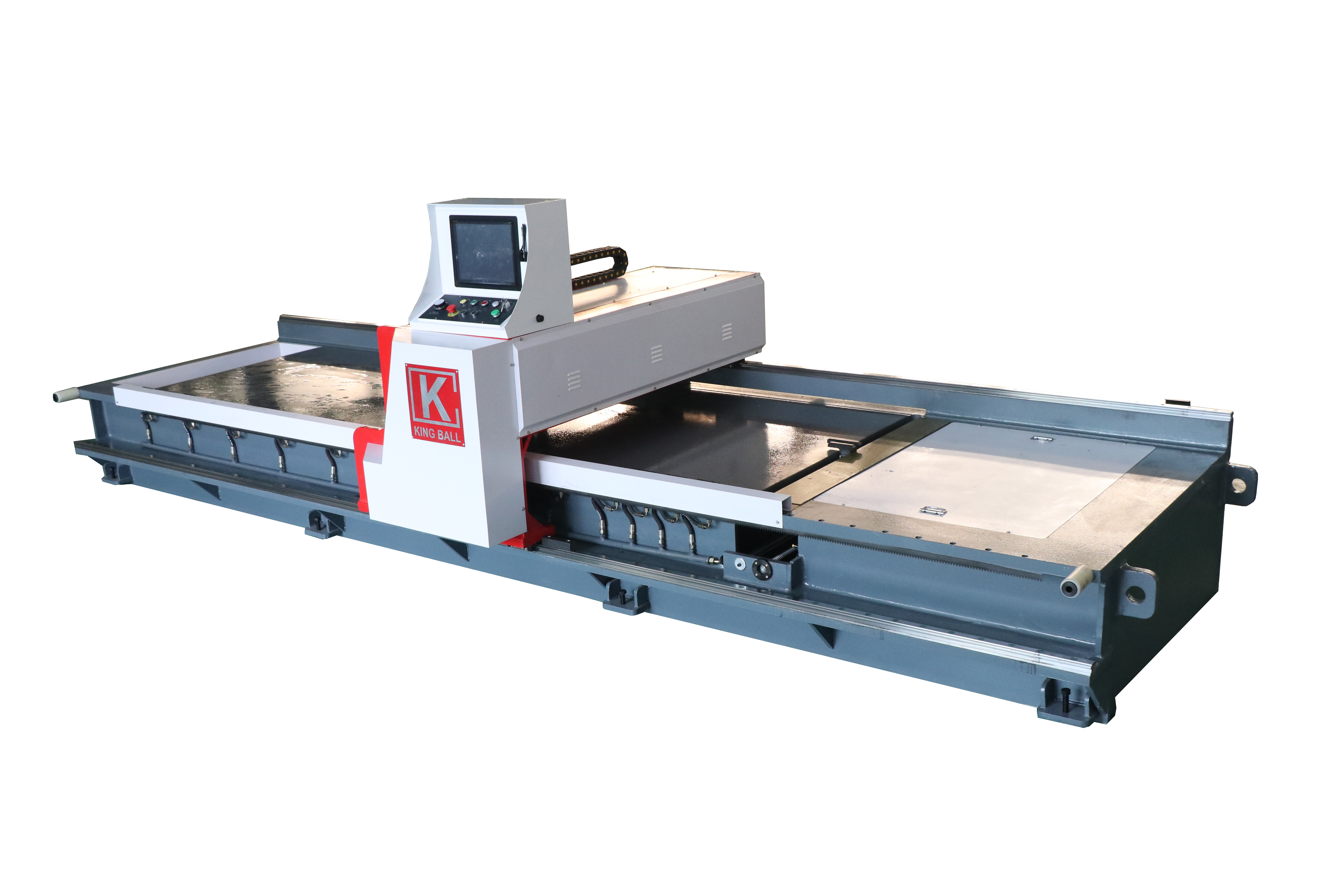

Indietro

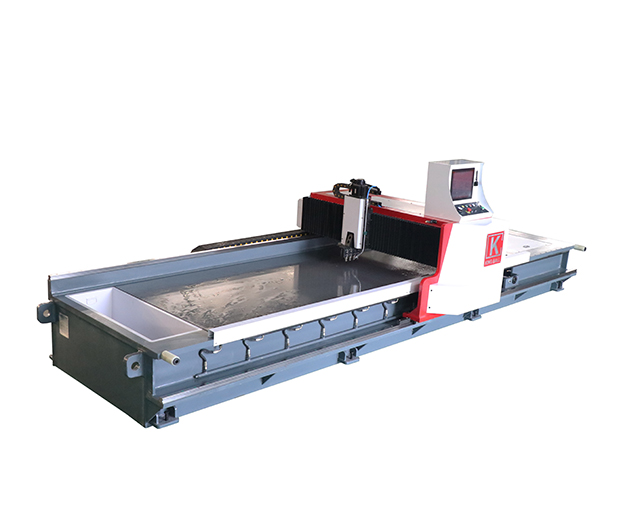

Introduzione alla struttura
La scanalatrice per metalli CNC della serie LM a portale adotta la struttura del telaio, l'intera macchina ha una struttura compatta, prestazioni affidabili e funzionamento conveniente. E il controllo della lavorazione utilizza tutti i dispositivi idraulici, i clienti ridurranno notevolmente i costi di utilizzo e di manutenzione. La sua struttura è composta principalmente da quattro gruppi di sistema di azionamento del servomotore, sistema di bloccaggio idraulico e telaio in acciaio del corpo principale.
Sistema di assi a trave

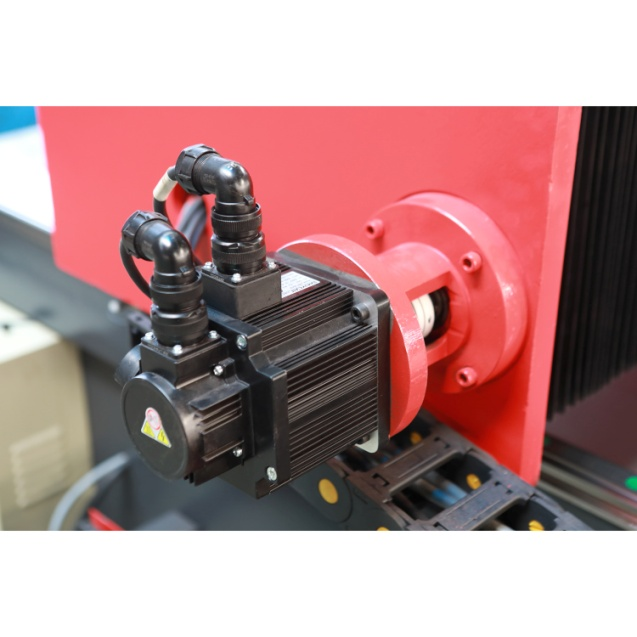

Il sistema degli assi del raggio di questa apparecchiatura è composto da un servomotore del mandrino del motore principale da 5,5 kW, una cinghia dentata con riduttore a 7 stelle, una ruota sincrona, un pignone e cremagliera ad alta precisione, una guida lineare e altri componenti.
La sua funzione è che il servomotore aziona l'ingranaggio di precisione attraverso il riduttore a stella per far muovere linearmente il portautensile sulla guida lineare per fornire la potenza di taglio.

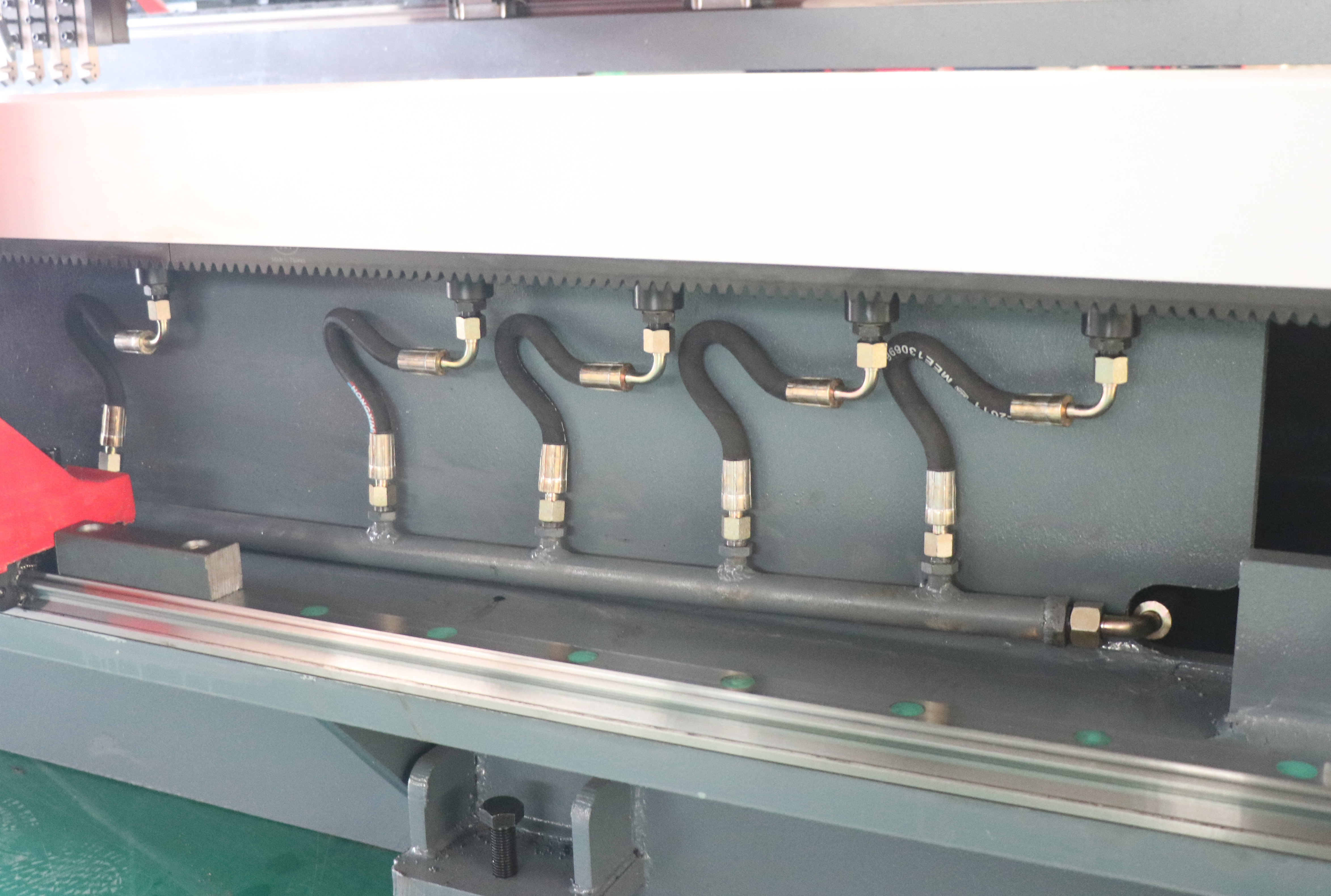

Sistema degli assi Y1, Y2
Il sistema degli assi Y1, Y2 di questa apparecchiatura è composto da servomotore CA da 1KW, cinghia di distribuzione, ruota di distribuzione, vite a ricircolo di sfere, morsetto mobile e altre parti. La sua funzione è che il motore si muove linearmente sulla guida lineare azionando la vite a ricircolo di sfere con potenza per ottenere un posizionamento accurato della scanalatura a V.
Sistema dell'asse Z
Il sistema dell'asse Z di questa apparecchiatura è composto da servomotore CA da 1 kW, accoppiamento di precisione, vite a ricircolo di sfere, portautensili e altre parti. La sua funzione è che il motore aziona il portautensili per un movimento lineare azionando la vite a ricircolo di sfere per fornire un posizionamento preciso del meccanismo del portautensili.
Sistema di controllo elettrico

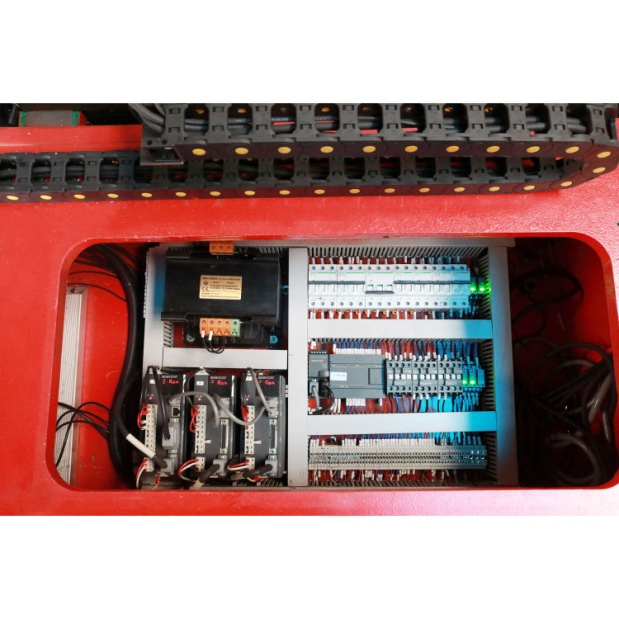

Il sistema di controllo elettrico di questa apparecchiatura è composto dal sistema speciale di scanalatura HUST, driver, elemento di controllo elettrico, quadro elettrico e altri accessori. Il quadro elettrico è installato all'interno della macchina per una facile manutenzione e una forte protezione. Attraverso il controllo del sistema è possibile realizzare tutto il lavoro di questa apparecchiatura.
