L"acquisto di una pressa piegatrice CNC rappresenta una spesa in conto capitale ad alto rischio in cui i disallineamenti delle specifiche si traducono direttamente in colli di bottiglia nella produzione, parti scartate e rendimenti ridotti. Le officine di fabbricazione spesso investono eccessivamente in assi non necessari o investono troppo poco in tonnellaggio e capacità software. Ciò porta a macchine che rimangono inattive o non riescono a gestire i principali flussi di lavoro di produzione. Valutare l"apparecchiatura isolatamente senza valutare l"infrastruttura post-vendita del produttore introduce gravi rischi operativi.
Questa guida fornisce un quadro sistematico per valutare le specifiche, confrontare le tecnologie di azionamento e abbinare le dimensioni dell'officina alla giusta classe di macchine. Imparerai come controllare i produttori in base alle realtà di integrazione e all'affidabilità a lungo termine. La scelta della giusta pressa piegatrice richiede una profonda comprensione delle attuali esigenze di materiali e degli obiettivi di produzione futuri. Analizzeremo gli esatti requisiti tecnici necessari per prendere una decisione informata e pronta.
Tonnellaggio e lunghezza determinano la fattibilità di base: la capacità della macchina deve essere calcolata utilizzando lo spessore massimo del materiale, la resistenza alla trazione e la lunghezza di piegatura più lunga richiesta, tenendo conto di un margine di sicurezza compreso tra il 20% e il 30%.
Il profilo dell"officina determina il livello delle specifiche: le officine ad alto mix e a basso volume richiedono software di configurazione rapida e registri posteriori multiasse, mentre gli impianti di produzione ad alto volume richiedono coronatura automatizzata e sistemi di azionamento con tempi di ciclo rapidi.
I sistemi di azionamento influiscono sui costi operativi: la scelta tra presse piegatrici idrauliche, elettriche e ibride altera sostanzialmente i tempi di ciclo, il consumo di energia e le spese generali di manutenzione.
La compatibilità dell’ecosistema è fondamentale: una pressa piegatrice non può funzionare in modo efficiente nel vuoto; deve sincronizzarsi con i processi a monte (taglio laser, punzonatura, cesoiatura) e con l"assemblaggio a valle.
Il supporto del produttore è una caratteristica fondamentale: una macchina ad alte prestazioni perde il suo valore senza SLA di servizio OEM affidabili, disponibilità localizzata di pezzi di ricambio, architetture di controllo CNC aperte e formazione completa degli operatori.
Sommario
Il tonnellaggio determina la forza di piegatura massima che la macchina può applicare. Il calcolo di questo requisito coinvolge il tipo di materiale, lo spessore della lamiera e l"apertura della matrice a V scelta. L"acciaio dolce, l"acciaio inossidabile e l"alluminio possiedono tutti diversi carichi di rottura. Gli acciai altoresistenziali aumentano esponenzialmente le richieste di tonnellaggio rispetto all’acciaio dolce standard. Una regola pratica standard richiede di moltiplicare il tonnellaggio di base dell’acciaio dolce per un fattore materiale specifico. Ad esempio, piegare l"acciaio inossidabile da 1/4 di pollice richiede una forza significativamente maggiore rispetto all"alluminio da 1/4 di pollice sulla stessa apertura dello stampo.
Gli ingegneri devono incorporare nei loro calcoli un buffer di tonnellaggio compreso tra il 20% e il 30%. Il funzionamento continuo di una macchina al limite massimo provoca una grave deflessione del telaio e un"usura idraulica prematura. Questo margine di sicurezza previene la tensione strutturale e consente futuri spostamenti verso materiali più spessi o più duri. Se la tua officina attualmente raggiunge il limite massimo di 100 tonnellate di forza richiesta, l"acquisto di una macchina da 130 tonnellate garantisce longevità e precisione angolare costante su lunghi cicli di produzione.
La lunghezza di piegatura complessiva differisce notevolmente dalla distanza utilizzabile tra i telai laterali. La distanza tra gli alloggiamenti determina la larghezza massima di un pezzo che può passare interamente attraverso la macchina. La piegatura di parti con flange profonde richiede un"attenta valutazione della profondità della gola e della lunghezza della corsa. Una profondità della gola insufficiente impedisce alle flange lunghe di oltrepassare i telai laterali durante la curvatura, costringendo gli operatori a scartare parti o a tentare soluzioni alternative pericolose.
L"acquisto di una macchina sovradimensionata introduce compromessi distinti. Le macchine più grandi spesso presentano velocità del pistone inferiori e richiedono un ingombro sul pavimento enorme. Una macchina delle giuste dimensioni ottimizza i tempi di ciclo e preserva prezioso spazio in officina rispettando le dimensioni specifiche dei pezzi. Misurare sempre la parte prevista più lunga e assicurarsi che si adatti comodamente tra gli alloggiamenti se è necessaria una piegatura profonda della scatola.
Diversi ambienti di produzione richiedono configurazioni specifiche della macchina. Le officine di lavoro ad alto mix e a basso volume danno priorità alla flessibilità. Queste strutture traggono enormi vantaggi dal software di configurazione rapida, dalle pinze per utensili idrauliche e dai registri posteriori multiasse. I cambi rapidi determinano la redditività in questi ambienti, poiché gli operatori potrebbero passare tra cinque diversi profili di parte in un unico turno.
Le officine di produzione a basso mix e ad alto volume si concentrano sulla produttività. Queste strutture richiedono tempi di ciclo rapidi, movimento del pistone ad alta velocità e potenziale di integrazione di celle robotizzate. Le officine entry-level o di manutenzione spesso trovano successo con i sistemi CNC semplificati a asse singolo o a due assi. Queste configurazioni di base gestiscono operazioni ripetitive senza richiedere profili di memoria estesi o programmazione complessa.
Profilo del negozio | Stile di produzione | Funzionalità prioritarie | Registro posteriore ideale |
|---|---|---|---|
Negozio di lavoro | Alto mix, basso volume | Bloccaggio rapido, software offline | Da 4 assi a 6 assi |
Impianto di produzione | Basso mix, volume elevato | Integrazione robotica, velocità elevate del pistone | Da 2 assi a 4 assi |
Manutenzione/Ingresso | Riparazione, staffe di base | Controlli semplici, durata | Da 1 asse a 2 assi |
I tradizionali sistemi idraulici a doppio cilindro dominano le applicazioni ad alto tonnellaggio. Queste macchine gestiscono facilmente esigenze da 100 tonnellate fino a diverse migliaia di tonnellate. Forniscono potenza pura per piegare lamiere spesse e materiali ad alta resistenza. Tuttavia, i sistemi idraulici introducono realtà di manutenzione specifiche che i gestori delle officine devono pianificare.
Gli operatori devono gestire i cambi dell"olio, il deterioramento delle guarnizioni e l"usura della valvola proporzionale. L"espansione termica rappresenta una sfida significativa durante i cicli lunghi e su più turni. Quando il fluido idraulico si riscalda, la sua viscosità cambia, il che può alterare leggermente la precisione di posizionamento del pistone. I moderni sistemi idraulici mitigano questo problema con un raffreddamento avanzato, ma rimane un fattore importante per il lavoro di ultraprecisione nelle officine non climatizzate.
Gli azionamenti servoelettrici utilizzano sistemi a cinghia e puleggia o a vite a ricircolo di sfere. Questi eccellono nelle applicazioni di tonnellaggio medio-basso, in genere inferiori a 100 tonnellate. Le macchine elettriche offrono vantaggi operativi distinti rispetto alle loro controparti idrauliche. Consumano energia solo durante la corsa effettiva del pistone, riducendo drasticamente il consumo di energia durante un turno standard.
L"eliminazione del fluido idraulico elimina completamente la manutenzione dell"olio e i rischi di perdite. Gli azionamenti elettrici garantiscono accelerazioni e decelerazioni più rapide del pistone, riducendo i tempi di ciclo. Inoltre soffrono di una deriva termica prossima allo zero, garantendo una precisione assoluta dalla prima parte del cambio all"ultima. Ciò li rende ideali per involucri elettronici complessi o componenti aerospaziali.
I sistemi ibridi utilizzano servomotori bidirezionali per azionare pompe idrauliche localizzate. Questa architettura combina le capacità di tonnellaggio elevato dell"idraulica tradizionale con l"efficienza degli azionamenti elettrici. Il servomotore attiva la pompa solo quando è richiesto il movimento, eliminando il ronzio costante e la generazione di calore di una centralina idraulica tradizionale.
Questo approccio riduce significativamente i requisiti di volume dell"olio ed elimina il funzionamento continuo della pompa al minimo. Sebbene i sistemi ibridi richiedano un investimento iniziale più elevato, garantiscono notevoli risparmi operativi a lungo termine. Rappresentano l"equilibrio ottimale per le officine che necessitano di una forza di piegatura elevata insieme a un controllo rapido e preciso del pistone.
Valuta i tuoi requisiti di tonnellaggio massimo prima di esaminare i tipi di trasmissione.
Valuta la capacità elettrica e le capacità di raffreddamento del tuo negozio.
Calcolare i tempi di ciclo previsti necessari per soddisfare le quote di produzione.
Esamina la larghezza di banda di manutenzione del tuo attuale personale di sala.

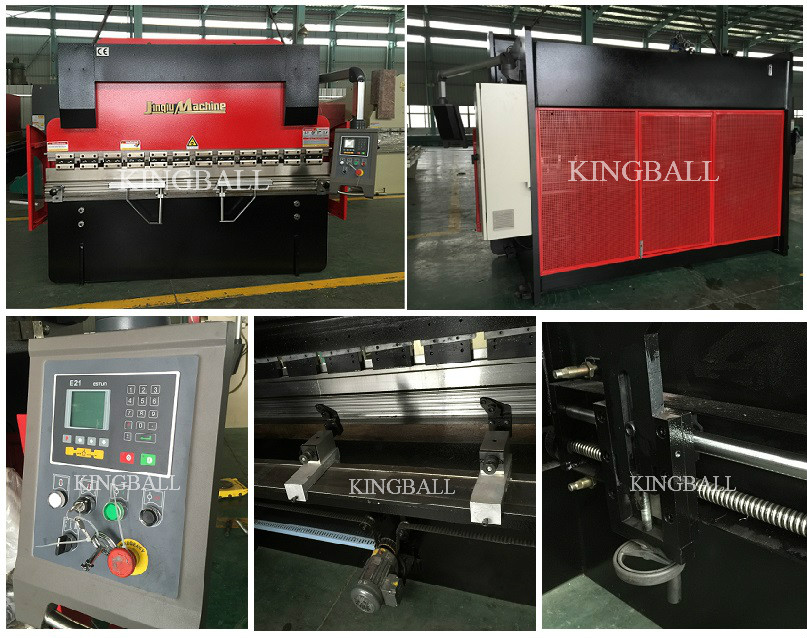

La complessità del registro posteriore influenza direttamente i tempi di impostazione e la precisione del pezzo. Un registro posteriore a 2 assi (X, R) è adatto a parti standard simmetriche e alla piegatura a gradini di base. Controlla il movimento avanti/indietro e su/giù delle dita del calibro. Un sistema a 4 assi (X, R, Z1, Z2) diventa necessario per parti con flange di diversa lunghezza. Gli assi Z indipendenti consentono alle dita di spostarsi a destra e a sinistra lungo la linea di piegatura.
Un registro posteriore a 6 assi (X1, X2, R1, R2, Z1, Z2) gestisce pezzi asimmetrici altamente complessi. Consente curve affusolate e configurazioni multistazione su tutta la lunghezza del letto. L"aggiunta di assi aumenta l"investimento iniziale ma riduce drasticamente i tempi di configurazione dell"operatore e il tasso di scarto su geometrie complesse. Quando gli operatori non devono far scorrere manualmente le dita del calibro, il tempo di attività del mandrino aumenta.
Il moderno software di controllo trasforma una pressa piegatrice in una stazione di lavoro altamente efficiente. Le interfacce grafiche 3D forniscono il rilevamento delle collisioni in macchina, la selezione automatica degli utensili e la sequenza di piegatura ottimale. Le piattaforme di controllo CNC standard come Delem, Cybelec ed ESA offrono una diffusa familiarità con il settore. Il software OEM proprietario può offrire una profonda integrazione con la macchina, ma può rendere più ripida la curva di apprendimento per i nuovi assunti.
Il software di programmazione offline consente agli ingegneri di creare programmi di piegatura lontano dalla macchina. Ciò consente alla pressa piegatrice di piegare il metallo anziché attendere la programmazione manuale. I controlli intuitivi e la perfetta integrazione CAD/CAM mitigano le carenze di manodopera qualificata semplificando le operazioni di piegatura complesse. Puoi simulare l"intera sequenza di piegatura in ufficio, assicurandoti che la parte possa essere effettivamente prodotta prima di tagliare il pezzo grezzo.
I sistemi di attrezzamento determinano la velocità di installazione e la versatilità operativa. Gli utensili in stile europeo (Promecam) offrono ampia disponibilità e convenienza. Gli utensili in stile americano forniscono prestazioni robuste per applicazioni pesanti. Gli utensili in stile Wila/Trumpf (WT) offrono precisione senza pari e cambi utensile estremamente rapidi attraverso profili di bloccaggio specializzati.
Anche i metodi di piegatura incidono sullo stress della macchina. La piegatura in aria richiede meno tonnellaggio e si affida al CNC per controllare l"angolo. Il fondo e la coniatura spingono completamente il materiale nello stampo, richiedendo un tonnellaggio significativamente più elevato e aumentando l"usura della macchina. Gli ambienti ad alto mix traggono grandi vantaggi dai sistemi di bloccaggio rapido idraulici o pneumatici, che riducono i tempi di cambio utensile da minuti a secondi.
Sotto carichi pesanti, il pistone e il pianale della macchina si flettono naturalmente, creando un effetto "canoa". Questa deflessione fa sì che l"angolo di piega al centro della parte differisca dai bordi. I sistemi di coronamento compensano questa realtà fisica. La bombatura manuale utilizza sistemi a cuneo regolati dall"operatore in base a curve di prova.
La coronatura automatica controllata da CNC utilizza cilindri idraulici o cunei meccanici integrati nel letto. Il controller utilizza il feedback della pressione in tempo reale per regolare dinamicamente la curva del letto. Ciò garantisce angoli di piega costanti su tutta la lunghezza della macchina senza richiedere spessori manuali. Per le parti più lunghe di quattro piedi, la bombatura automatica è praticamente obbligatoria per una qualità costante.
Il peso netto della macchina e la struttura del telaio determinano l"allineamento a lungo termine. I telai in acciaio saldati sottoposti a completa riduzione dello stress termico mantengono la loro geometria per decenni di utilizzo intenso. I telai non sottoposti a stress possono deformarsi nel tempo, distruggendo la ripetibilità del posizionamento e causando frustrazione infinita per gli operatori.
Un telaio più pesante indica generalmente piastre in acciaio più spesse e un migliore smorzamento delle vibrazioni. La rigidità è direttamente correlata alla precisione angolare. Quando si valutano i produttori, esaminare attentamente la progettazione del telaio e i processi di riduzione dello stress utilizzati durante la fabbricazione. Un telaio pesante e rigido assorbe le immense forze generate durante le operazioni di fondo senza deformazioni permanenti.

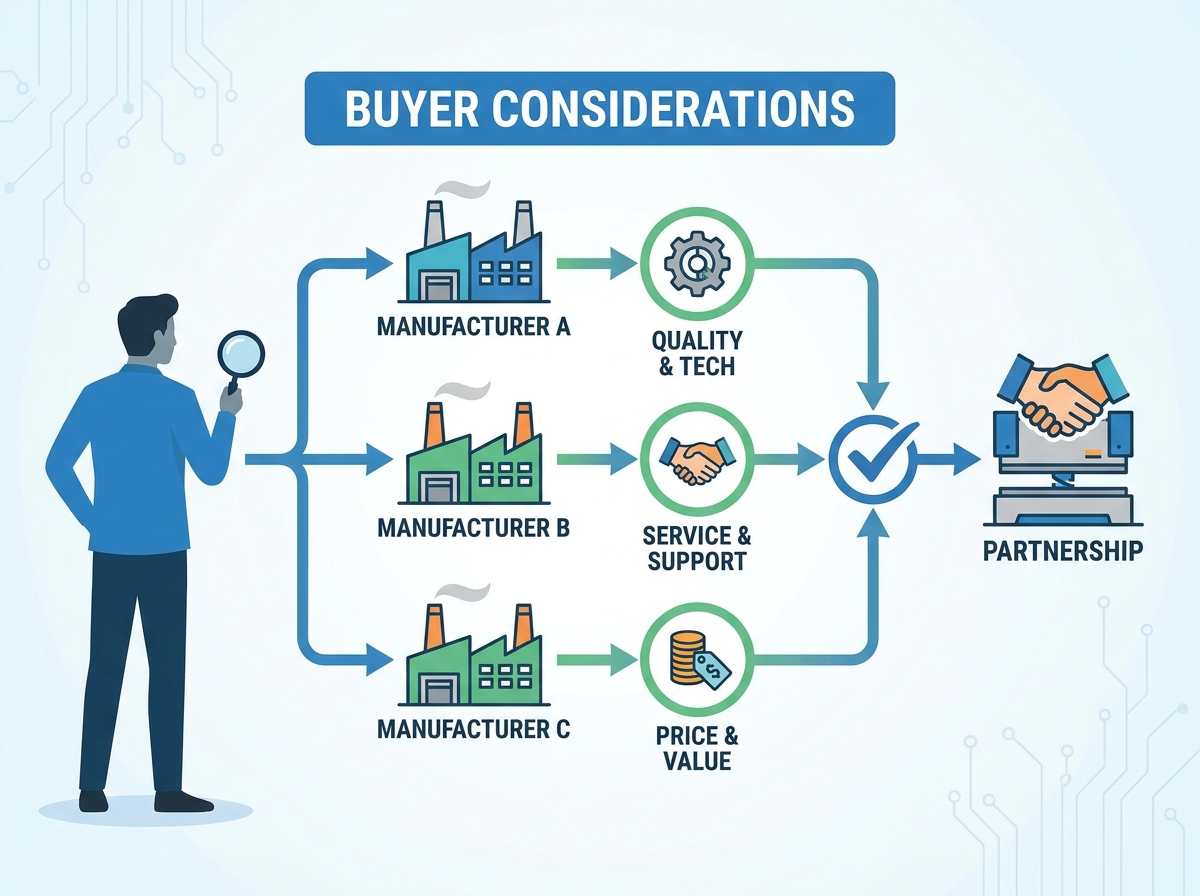

Una macchina ad alte prestazioni richiede una solida rete di supporto. Valuta i tempi di risposta garantiti dal produttore e la disponibilità dei tecnici localizzati. Le funzionalità di diagnostica remota tramite IoT consentono ai tecnici di risolvere problemi relativi a software e sensori senza una visita in loco, riducendo drasticamente i tempi di inattività. Devi sapere esattamente chi chiamare quando la macchina genera un codice di errore alle 2 del mattino.
Analizzare la catena di fornitura per le parti di ricambio. Le macchine costruite con componenti proprietari e provenienti da un"unica fonte introducono una vulnerabilità significativa. Le apparecchiature che utilizzano componenti industriali standardizzati di marchi riconosciuti garantiscono che i componenti rimangano disponibili a livello globale, indipendentemente dallo status futuro dell"OEM. Le valvole idrauliche standardizzate e i contattori elettrici impediscono al team di manutenzione di attendere settimane per la spedizione all"estero.
La macchina migliore ha prestazioni inferiori senza un"adeguata formazione dell"operatore. Valutare attentamente il processo di onboarding del produttore. Determinare la durata della formazione in loco e la qualità della documentazione fornita. L"accesso al supporto tecnico continuo garantisce che gli operatori possano risolvere le complesse sfide di piegatura non appena si presentano.
Una scarsa formazione porta a bassi tassi di utilizzo delle macchine. Aumenta inoltre il rischio di collisioni accidentali con gli utensili o con il registro posteriore. Programmi di formazione completi proteggono il vostro investimento e accelerano la transizione verso la piena capacità produttiva. Assicurarsi che la formazione copra la manutenzione ordinaria e non solo la semplice pressione dei pulsanti.
Le inclusioni della garanzia standard variano notevolmente tra i produttori. Esamina ciò che è escluso, come parti soggette a usura, strumenti e rinnovi di abbonamenti software. Un contratto completo di manutenzione preventiva garantisce che la macchina riceva calibrazione annuale e controlli dei fluidi.
Una manutenzione regolare previene guasti catastrofici e mantiene la precisione angolare. Valutare l"impegno del produttore nel supporto del ciclo di vita a lungo termine, inclusi aggiornamenti software e retrofit dei controlli, per garantire che la macchina rimanga utilizzabile per un decennio o più. Una forte garanzia riflette la fiducia del produttore nel telaio e nei sistemi di trasmissione.
Le macchine ad alto tonnellaggio richiedono fondazioni specifiche. Le officine standard raramente supportano il peso concentrato di un"enorme pressa piegatrice. Dettagliare la profondità del calcestruzzo, la compattazione del terreno e i requisiti di rinforzo in acciaio con gli ingegneri strutturisti prima dell"installazione. Una macchina da 300 tonnellate romperà immediatamente una lastra standard da quattro pollici.
L"installazione di attrezzature di precisione su fondazioni inadeguate porta alla torsione del telaio. La propagazione delle vibrazioni influisce sui macchinari vicini e la pressa piegatrice perde la ripetibilità di posizionamento. La corretta preparazione del sito non è negoziabile per le apparecchiature di fabbricazione pesante. Carota il tuo pavimento per verificarne lo spessore prima di firmare l"ordine di acquisto.
Una pressa piegatrice fa molto affidamento su macchinari complementari. Se i processi a monte non riescono a tagliare, tranciare o punzonare la lamiera in modo accurato, il processo di piegatura ne risente. Dimensioni incoerenti del pezzo grezzo e difetti sui bordi rendono impossibile una misurazione accurata. La pressa piegatrice piegherà esattamente ciò che le dai da mangiare; la spazzatura in entrata equivale alla spazzatura in uscita.
Lo stress termico e le microgiunzioni derivanti dal taglio laser a monte influiscono sul cedimento del materiale durante la piegatura. Un bordo indurito tagliato al laser può richiedere parametri di piegatura diversi rispetto a un bordo tranciato. La sincronizzazione tra le tolleranze di taglio e di piegatura garantisce il successo dell"assemblaggio finale. I saldatori a valle si affidano all"operatore della pressa piegatrice per fornire parti perfettamente angolate per evitare un eccessivo riempimento degli spazi.
La disposizione fisica del negozio determina l’efficienza del flusso dei materiali. Analizza il modo in cui il materiale passa dallo stoccaggio al taglio, alla piegatura e alla saldatura finale. I colli di bottiglia della pressa piegatrice spesso derivano da una cattiva gestione del materiale piuttosto che da cicli macchina lenti. Le aree di sosta devono essere chiaramente definite.
Valutare la necessità di seguaci del foglio. Questi bracci di supporto anteriori assistono gli operatori con lamiere pesanti o di grandi dimensioni, prevenendo l"affaticamento e mitigando i difetti di piegatura all"indietro. La pianificazione per la futura integrazione delle celle di piegatura robotizzate richiede spazio sufficiente e considerazioni sul perimetro di sicurezza. Lasciare spazio intorno alla macchina per l"accesso al carrello elevatore e ai contenitori per i rifiuti.
La scelta della giusta pressa piegatrice richiede il bilanciamento tra requisiti di produzione, specifiche della macchina, capacità di automazione e costi operativi a lungo termine. La valutazione del tonnellaggio, della tecnologia di azionamento, dei controlli CNC, dei sistemi di utensili, della preparazione della fabbrica e del supporto del produttore contribuirà a garantire che il vostro investimento offra prestazioni affidabili e produttività sostenibile.
Nanjing Jinqiu CNC Machine Tool è specializzato in apparecchiature CNC per la lavorazione della lamiera e fornisce soluzioni affidabili per presse piegatrici per i produttori di tutto il mondo. Con una vasta esperienza nel settore e un supporto tecnico completo, l'azienda aiuta i clienti a migliorare la precisione di piegatura, l'efficienza produttiva e le prestazioni complessive di produzione.
Prima di effettuare l’investimento finale, considera quanto segue:
Controlla le fondamenta in cemento e l"alimentazione elettrica della tua struttura attuale per garantire che possano supportare i requisiti specifici di tonnellaggio e potenza della nuova attrezzatura.
Richiedi studi temporali dettagliati e simulazioni di piegatura 3D ai produttori selezionati utilizzando i file di parti più complessi e ad alto volume.
Verifica la disponibilità locale delle parti di ricambio e richiedi un chiaro accordo sul livello di servizio per i tempi di risposta dei tecnici.
Standardizza i processi di taglio a monte per garantire che le dimensioni del pezzo grezzo e le condizioni dei bordi rimangano costanti prima che raggiungano il reparto di piegatura.
R: Il tonnellaggio viene calcolato in base allo spessore del materiale, alla resistenza alla trazione e all"apertura della matrice a V. È necessario moltiplicare il fabbisogno di acciaio dolce di base per un fattore materiale. Aggiungere sempre un margine di sicurezza compreso tra il 20% e il 30% per evitare sollecitazioni sulla macchina.
R: I freni idraulici utilizzano fluido e cilindri, offrendo una forza enorme per piastre pesanti ma richiedendo manutenzione dell"olio. I freni elettrici utilizzano servomotori, fornendo velocità più elevate, minore consumo di energia e maggiore precisione per materiali più sottili senza fluido idraulico.
R: La bombatura compensa la deflessione naturale del basamento della macchina e del pistone sotto carichi pesanti. Senza bombatura, il centro di una lunga piega avrà un angolo diverso rispetto ai bordi. La bombatura automatica garantisce angoli costanti su tutta la lunghezza del pezzo.
R: Un sistema a 2 assi funziona per parti semplici e simmetriche. Per variare la lunghezza della flangia è necessario un sistema a 4 assi. Per parti complesse, asimmetriche e pieghe affusolate è necessario un sistema a 6 assi, riducendo significativamente i tempi di impostazione manuale.
R: Cerca un telaio in acciaio pesante e saldato che sia stato completamente alleviato dallo stress termico. Questo processo garantisce che il telaio non si deformi nel tempo, mantenendo l"allineamento critico e la ripetibilità angolare per tutta la vita dell"apparecchiatura.
R: No. Una pressa piegatrice fa affidamento su dimensioni precise del pezzo grezzo e bordi puliti per una corretta misurazione. Se il taglio o la cesoiatura laser a monte non è coerente, la parte piegata finale non supererà i controlli di tolleranza indipendentemente dalla precisione della pressa piegatrice.
