La fabbricazione della lamiera si trova ad affrontare un collo di bottiglia persistente: le operazioni di piegatura dettano il ritmo della produzione. La scelta delle attrezzature influisce direttamente sulla produttività e sull"efficienza dell"officina. I produttori affrontano la tensione tra la gestione delle spese in conto capitale, la risoluzione delle gravi carenze di competenze degli operatori e la soddisfazione della domanda di volumi di produzione più elevati. Il dilemma principale è se la versatilità delle presse piegatrici tradizionali superi l’automazione ad alta velocità delle moderne tecnologie di piegatura.

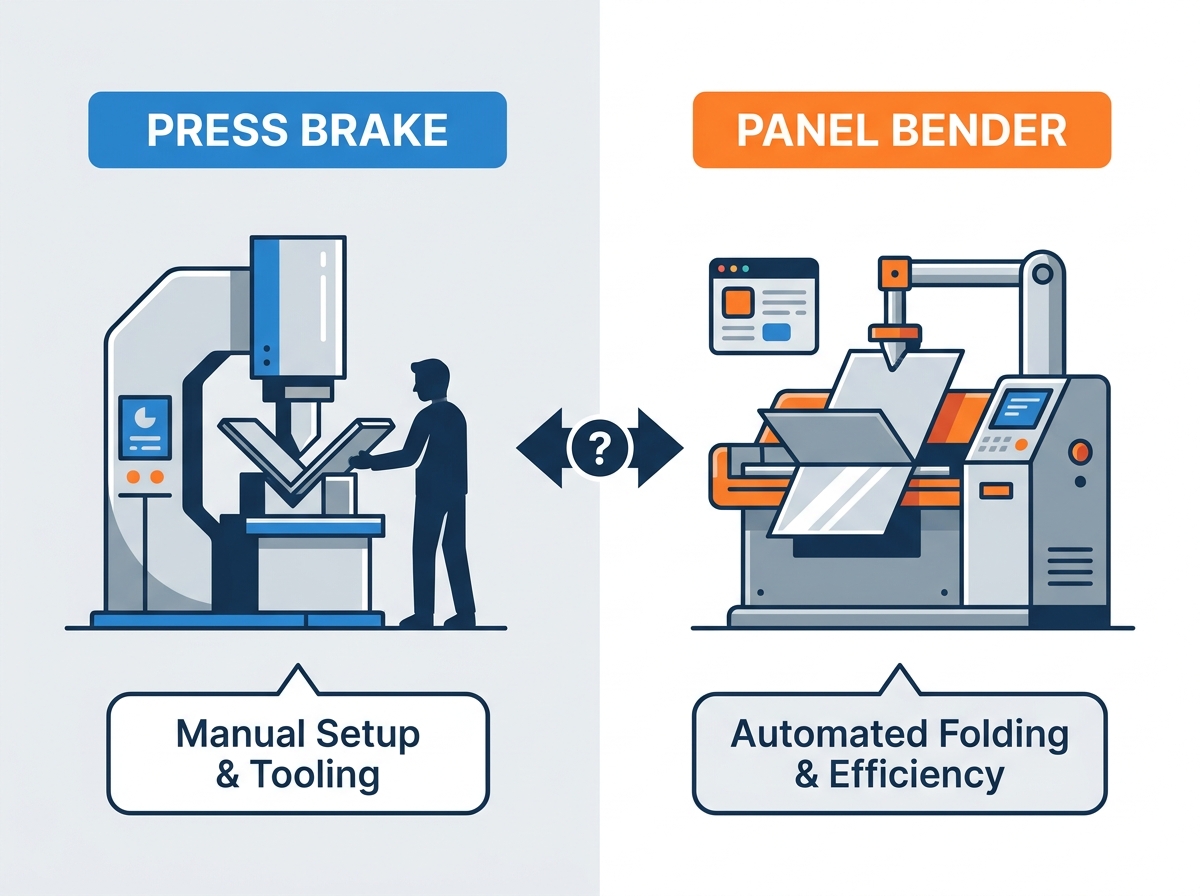

Questa valutazione tecnica fornisce un confronto basato sull"evidenza tra presse piegatrici e attrezzature di piegatura automatizzate. Analizzando la cinematica delle macchine, i compromessi operativi e le realtà di implementazione, le officine di fabbricazione possono effettuare investimenti informati in beni strumentali. Comprendere le differenze meccaniche e le capacità produttive di questi sistemi ottimizza lo spazio, l"allocazione della manodopera e l"efficienza produttiva complessiva.
Produttività e flessibilità: le macchine pannellatrici in genere producono tempi di ciclo da 2 a 3 volte più rapidi per i profili standard, mentre le presse piegatrici rimangono superiori per applicazioni complesse, profonde o di tonnellaggio elevato.
Chi controlla la produzione: su una pressa piegatrice, l"operatore controlla la macchina; su una pannellatrice, la macchina segue l"operatore, migliorando drasticamente la prevedibilità.
Dipendenza dalla manodopera: le presse piegatrici fanno molto affidamento sull"esperienza dell"operatore per la stimolazione, l"impostazione e la precisione; Le macchine pannellatrici automatizzano la movimentazione dei materiali e la regolazione degli utensili, mitigando l’impatto della carenza di manodopera qualificata.
Investimento di capitale: il costo di acquisizione iniziale delle macchine piegatrici è significativamente più elevato di quello delle presse piegatrici e richiede cicli di produzione elevati o altamente ripetitivi per giustificare il ROI.
Realtà di transizione: spostare la produzione da una pressa piegatrice a una pannellatrice richiede il ricalcolo dei pezzi grezzi piatti, poiché la lamiera si allunga in modo diverso sotto la cinematica di piegatura rispetto alla tradizionale piegatura in aria.
Sommario
Il funzionamento fondamentale di una pressa piegatrice CNC prevede una punzonatura discendente che pressa la lamiera in una matrice a V fissa. Questo processo utilizza tipicamente la piegatura in aria. Il punzone spinge il materiale nello stampo quanto basta per raggiungere l"angolo desiderato, basandosi sulla profondità della corsa della macchina e sul rapporto di apertura a V. Altri metodi includono il fondo e la coniatura, che richiedono un tonnellaggio significativamente più elevato per forzare il materiale a conformarsi esattamente alla geometria dello stampo. La fisica si basa interamente sulla forza verticale e sull"attrito.
Il funzionamento di una pressa piegatrice richiede intrinsecamente la manipolazione delle parti tra ogni singola piega. Un operatore o un braccio robotico deve sostenere, sostenere e ruotare fisicamente la lamiera. Per pannelli grandi o pesanti, questa manipolazione manuale provoca un notevole affaticamento e rallenta i tempi del ciclo. Una sequenza di piegatura manuale standard prevede diversi passaggi fisici:
Recuperare il pezzo grezzo piatto dal pallet di allestimento.
Allineare la lamiera contro i riscontri del registro posteriore del CNC.
Premere il pedale per azionare il pistone.
Sostenere il peso del materiale mentre la flangia oscilla verso l"alto.
Ritira, capovolgi e riposiziona la parte per la sequenza successiva.
Inoltre, i diversi raggi di curvatura, gli angoli acuti e i diversi spessori del materiale richiedono modifiche fisiche dell"utensile. Gli operatori devono sostituire manualmente punzoni e matrici, con conseguenti tempi di fermo macchina durante configurazioni complesse.

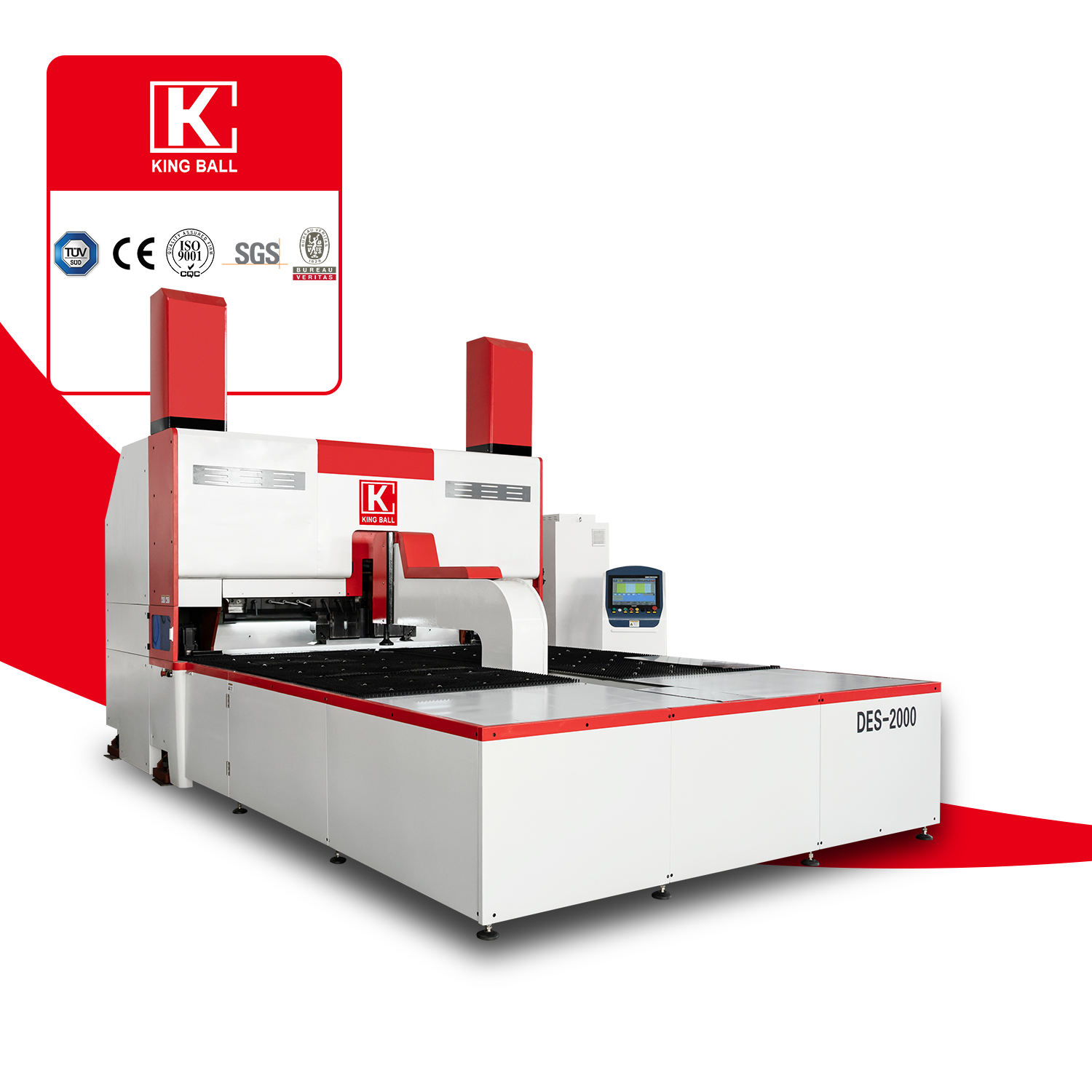

La cinematica operativa delle Pannellatrici differisce sostanzialmente dalla tradizionale pressatura verticale. Invece di forzare il materiale nello stampo, la macchina mantiene la lamiera completamente piatta utilizzando un robusto premilamiera. Le lame di piegatura superiori e inferiori passano quindi attraverso la flangia sporgente, piegando il materiale verso l'alto o verso il basso secondo l'angolo programmato. Questa azione di strofinamento distribuisce lo stress in modo diverso sulla lamiera ed elimina la necessità di sostenere l'intero peso della parte durante la piega.
La manipolazione automatizzata delle parti definisce l"efficienza di questi sistemi. Rotatori e manipolatori integrati afferrano la lamiera piana, posizionandola con precisione per molteplici piegature lungo diversi bordi senza alcun intervento manuale. Standard industriali pionieristici, come i sistemi Salvagnini P4, hanno stabilito queste linee di base meccaniche, dimostrando come la rotazione automatizzata riduca drasticamente i tempi di ciclo. Inoltre, queste macchine utilizzano utensili universali. Le lame di piegatura si adattano automaticamente alle diverse lunghezze delle flange e agli spessori dei materiali, eliminando i cambi fisici degli utensili richiesti su una pressa piegatrice.
La confusione del mercato spesso rende confusi i confini tra piegatrici CNC standard e sistemi di pannellatura completamente automatizzati. Sebbene entrambi utilizzino la cinematica di piegatura anziché la pressatura con matrice a V, le loro capacità operative e le applicazioni target variano ampiamente. Una piegatrice CNC standard, spesso definita piegatrice di scatole o pan, richiede in genere che un operatore spinga manualmente il foglio contro un registro posteriore e ruoti fisicamente la parte tra le pieghe. La trave pieghevole si solleva quindi per creare la curva.
Al contrario, le macchine pannellatrici industriali sono dotate di sistemi di presa e rotazione completamente integrati e automatizzati. Una volta che l'operatore o un sistema di caricamento automatizzato alimenta il fustellato piatto iniziale nella macchina, l'attrezzatura gestisce tutto il posizionamento successivo. Le piegatrici CNC standard devono inoltre affrontare limitazioni in termini di rigidità strutturale e volume di produzione rispetto alle pannellatrici per carichi pesanti, progettate per ambienti di produzione continui, ad alta velocità e su più turni.
Caratteristica | Cartella CNC standard | Piegapannelli automatizzata |
|---|---|---|
Manipolazione delle parti | Rotazione manuale tramite operatore | Completamente automatizzato tramite pinze/rotatori |
Impostazione degli strumenti | Regolazioni manuali degli strumenti segmentati | Regolazione automatica universale dell"utensile |
Volume di produzione | Da basso a medio | Volume elevato/Shift continuo |
Rigidità strutturale | Dazio standard | Telaio industriale resistente |
L’analisi del tempo necessario per completare una parte multi-piega rivela forti contrasti tra le due tecnologie. Su una pressa piegatrice, il tempo di ciclo include la presa del pezzo grezzo da parte dell"operatore, l"allineamento contro il registro posteriore, l"esecuzione della piega, la ritrazione del pezzo, il capovolgimento o la rotazione e la ripetizione del processo. Se la parte richiede più set di strumenti, le configurazioni di piegatura graduale aggiungono ulteriore complessità e tempo. La pressa piegatrice è intrinsecamente limitata dalla fatica dell"operatore, dalla velocità di movimentazione e dalla destrezza manuale. Lottare tutto il giorno con una lamiera 4x8 di acciaio calibro 11 rallenta anche l"operatore più esperto.
Le attrezzature per la piegatura dei pannelli alterano radicalmente la dinamica del ritmo. Poiché la macchina gestisce tutta la rotazione e il posizionamento internamente, determina il tempo di ciclo. L"operatore carica semplicemente il pezzo grezzo e scarica il pezzo finito, garantendo una produttività automatizzata e prevedibile. Durante le lavorazioni in batch, l"eliminazione della gestione manuale dei passaggi intermedi consente alle pannellatrici di ottenere tempi di ciclo da 2 a 3 volte più rapidi sulle geometrie applicabili. Ad esempio, la porta standard di un quadro elettrico a sei pieghe potrebbe impiegare 90 secondi su una pressa piegatrice, ma solo 30 secondi su una piegatrice automatizzata.
Le presse piegatrici eccellono in applicazioni geometriche specifiche in cui la tecnologia di piegatura fatica. Rimangono la scelta migliore per profili stretti, scatole profonde, angoli acuti estremi e piegatura di lamiere pesanti. Le geometrie che richiedono punzoni a collo d"oca profondi e specializzati per liberare le flange precedentemente piegate sono particolarmente adatte all"architettura aperta di una pressa piegatrice. La capacità di impilare utensili personalizzati consente ai produttori di formare parti complesse e asimmetriche che entrerebbero fisicamente in collisione con i meccanismi interni di una piegatrice.
Al contrario, i sistemi di pannellatura hanno rigide limitazioni fisiche dettate dai loro profili di ingombro. Le dimensioni e la forma del premilamiera e delle lame di piegatura limitano le piegature interne, l"altezza massima della flangia e la larghezza minima del canale. Se il profilo di una scatola è troppo profondo, il pezzo andrà a sbattere contro l"utensileria superiore della macchina durante la rotazione. I produttori devono controllare attentamente le geometrie delle loro parti per garantire che rientrino nell"intervallo di spazio libero specifico della macchina piegatrice.
I moderni sistemi di piegatura dei pannelli utilizzano sensori avanzati e integrati in tempo reale per mantenere la precisione. Tecnologie equivalenti al MAC2.0 di Salvagnini misurano lo spessore effettivo della lamiera e rilevano le variazioni di trazione del materiale quando la lamiera entra nella macchina. Il sistema quindi compensa automaticamente al volo il ritorno elastico, regolando dinamicamente l"angolo di piegatura eccessiva. Ciò si traduce in parti altamente uniformi, anche quando i lotti di materiale presentano lievi incongruenze metallurgiche.
Le presse piegatrici fanno molto affidamento sui sistemi di bombatura idraulici o meccanici e sull"abilità dell"operatore per mantenere la coerenza dell"angolo, soprattutto su parti lunghe. Inseguire i gradi su una curva di 10 piedi richiede esperienza. Anche la fisica del processo di piegatura differisce in modo significativo. L"azione di pulizia di una lama pieghevole provoca un allungamento del materiale diverso rispetto all"attrito verticale ad alta forza della piegatura dell"aria in una matrice a V. Inoltre, il processo di piegatura è generalmente più delicato sulla superficie del materiale, riducendo i graffi e i segni comunemente associati alle operazioni di piegatura. Ciò si rivela estremamente vantaggioso per i materiali sensibili alla superficie come l"acciaio inossidabile lucidato o l"alluminio preverniciato.
I costi iniziali associati a queste macchine rappresentano una grande divergenza. Le presse piegatrici CNC entry-level e anche di fascia alta richiedono un investimento di capitale iniziale significativamente inferiore rispetto al costo di acquisto premium dei sistemi avanzati di pannellatura. Le presse piegatrici offrono un punto di ingresso accessibile per le officine di fabbricazione che desiderano espandere le capacità senza una massiccia esposizione finanziaria.
Per calcolare il ritorno sull"investimento è necessario analizzare il tempo di attività della macchina, la riduzione dei tempi di configurazione e l"ammortamento del costo per pezzo. Nei cicli di produzione ad alto volume o altamente ripetitivi, la velocità e la configurazione automatizzata di una pannellatrice riducono drasticamente il costo della manodopera per pezzo. La capacità della macchina di funzionare ininterrottamente con un intervento minimo da parte dell"operatore accelera l"ammortamento del CapEx più elevato, rendendola finanziariamente sostenibile per modelli di produzione specifici. Al contrario, in ambienti ad alto mix e a basso volume, la pressa piegatrice rimane spesso la scelta più valida dal punto di vista economico.
L’attuale mercato del lavoro qualificato presenta sfide significative per le officine di fabbricazione. Trovare, assumere e trattenere operatori esperti di presse piegatrici che comprendano profondamente le tolleranze di piegatura, il sequenziamento manuale e le configurazioni complesse è difficile e costoso. La pressa piegatrice si affida interamente a questa competenza umana per funzionare in modo accurato ed efficiente. Un operatore altamente qualificato può far funzionare una pressa piegatrice, ma un principiante può generare notevoli scarti e creare strozzature all’intera officina.
Il passaggio alla pannellatura sposta il paradigma del lavoro. Il requisito si allontana dalla manipolazione manuale ad alta intensità e dalle competenze specializzate di piegatura fisica verso la programmazione offline, il caricamento automatizzato e il monitoraggio di base della macchina. Gli operatori non hanno bisogno di comprendere complesse deduzioni di piegatura o di lottare fisicamente con lamiere pesanti. Ciò consente alle officine di utilizzare personale meno esperto per il funzionamento delle macchine, assegnando al contempo programmatori e ingegneri altamente qualificati per ottimizzare il software e il flusso di produzione.
Lo spazio fisico è un bene prezioso in qualsiasi impianto di produzione. Sebbene l"ingombro delle macchine stesse possa essere comparabile a seconda del modello, le presse piegatrici richiedono ampie aree di sosta per i lavori in corso (WIP) e enormi armadi per lo stoccaggio degli utensili per punzoni e matrici. I sistemi di piegatura dei pannelli, con la loro attrezzatura universale e la rapida produttività, spesso riducono la necessità di un ampio allestimento WIP, ottimizzando la disposizione del pavimento.
Anche i profili di manutenzione a lungo termine differiscono. Le presse piegatrici richiedono la gestione del fluido idraulico, la calibrazione regolare dei sistemi di bombatura e la sostituzione continua degli utensili meccanici a causa dell"usura. Le moderne attrezzature per la piegatura dei pannelli utilizzano spesso azionamenti servoelettrici, che eliminano la manutenzione idraulica ma introducono complesse suite di sensori e meccanismi di manipolazione automatizzati che richiedono supporto tecnico specializzato.
Categoria di manutenzione | Pressa piegatrice CNC | Piegapannelli automatizzata |
|---|---|---|
Sistema di guida | Cambi dell"olio idraulico, controlli delle valvole | Monitoraggio del motore servoelettrico |
Usura degli utensili | Usura per attrito elevato su punzoni/matrici | Usura per attrito ridotta sulle spazzole tergicristallo |
Calibrazione | Regolazioni della bombatura meccanica/idraulica | Suite di sensori e allineamento del manipolatore |
La migrazione delle parti da una pressa piegatrice a una pannellatrice introduce un significativo collo di bottiglia a livello ingegneristico e di progettazione. I grezzi piatti preesistenti non possono essere semplicemente trasferiti direttamente sulla nuova macchina. La necessità di riprogettare e reingegnerizzare i modelli piatti è una delle principali realtà implementative. I dipartimenti di ingegneria devono investire tempo nell"aggiornamento dei file CAD e nella riprogrammazione delle parti per adattarsi alla nuova cinematica di piegatura.
La fisica delle regolazioni del modello piatto impone questo requisito. I fattori K e le detrazioni di piegatura devono essere ricalibrati perché le caratteristiche di deformazione del materiale differiscono sostanzialmente nella cinematica di pulizia e piegatura rispetto alla tradizionale piegatura in aria. Il materiale si allunga in modo diverso, il che significa che un taglio grezzo piatto per una pressa piegatrice comporterà dimensioni finali errate se piegato su una pannellatrice. I negozi devono tenere conto di questa curva di apprendimento ingegneristico quando pianificano la transizione.
Le operazioni della pressa piegatrice comportano costi nascosti e una logistica di stoccaggio complessa associata a vaste librerie di utensili. I negozi devono mantenere una vasta gamma di punzoni, matrici, strumenti di orlatura specializzati e nastri di protezione della superficie per gestire diverse geometrie. La gestione, l"organizzazione e la modifica fisica di questi strumenti consumano tempo di produzione prezioso e richiedono un monitoraggio costante dell"inventario.
I sistemi di pannellatura offrono una realtà di installazione senza attrezzi per la maggior parte dei profili standard. Le lame di piegatura universali si adattano automaticamente a diverse lunghezze e spessori. Tuttavia, l"identificazione dei limiti assoluti di questo strumento universale previene tempi di inattività imprevisti. Sebbene gestisca senza sforzo flange standard, geometrie specifiche come canali stretti o curve sfalsate possono comunque richiedere inserti di utensileria ausiliari o personalizzati. Comprendere questi limiti previene arresti imprevisti della produzione quando nel programma vengono introdotte parti complesse.
Nessuna delle due macchine è universalmente superiore; la scelta ottimale dipende interamente dalla geometria della parte, dal volume di produzione e dai vincoli di manodopera specifici della struttura. Le officine di fabbricazione devono allineare gli investimenti nelle attrezzature con le strategie di produzione principali. La logica della selezione dei candidati impone la scelta di una pressa piegatrice per la produzione ad alto mix/basso volume, piegatura di lamiere pesanti, geometrie di scatole profonde e fabbricazione personalizzata complessa dove la flessibilità è fondamentale. Al contrario, i sistemi di pannellatura sono la scelta chiara per la produzione di grandi volumi, altamente ripetitiva, sensibile alla superficie o di pannelli di grandi dimensioni in cui la movimentazione manuale rappresenta un grave collo di bottiglia.
Nanjing Jinqiu CNC Machine Tool supporta i produttori con soluzioni di macchine utensili CNC progettate per migliorare l'efficienza, la precisione e la stabilità della produzione della lavorazione della lamiera. L'azienda può aiutare i clienti a valutare le configurazioni adeguate delle apparecchiature in base ai materiali, alle geometrie delle parti, ai volumi di produzione e ai requisiti di automazione.
Per procedere in modo efficace, i responsabili della fabbricazione dovrebbero eseguire i seguenti passaggi successivi:
Controlla le 20 parti principali con il volume più elevato per verificarne la compatibilità geometrica con la cinematica di piegatura.
Calcola i tempi di ciclo attuali della pressa piegatrice rispetto ai tempi di piegatura automatizzata simulati forniti dai produttori di apparecchiature.
Valuta il tuo mercato del lavoro locale per determinare la fattibilità a lungo termine del funzionamento manuale delle macchine rispetto ai sistemi automatizzati.
Consultare un tecnico applicativo per delineare il processo di riprogettazione del modello piatto e stimare le ore di progettazione necessarie per la transizione.
R: Le presse piegatrici possono gestire spessori estremi, spesso superiori a 1 pollice, a seconda del tonnellaggio della macchina. Le macchine piegatrici per pannelli sono in genere limitate a spessori più sottili, di solito fino a un massimo di circa 11 calibri (0,120") per l"acciaio inossidabile o 9 calibri (0,150") per l"acciaio dolce, a seconda del modello specifico della macchina e della configurazione della lama.
R: No. Sebbene riducano drasticamente il carico di lavoro per pannelli e involucri standard, le presse piegatrici restano necessarie per lamiere pesanti, profili stretti, scatole profonde e geometrie che richiedono configurazioni di punzonatura specializzate che le lame pieghevoli non possono fisicamente ospitare.
R: La piegatura ad aria su una pressa piegatrice forza il materiale in uno stampo a V, creando un attrito concentrato e uno stiramento specifico. Una pannellatrice pulisce la flangia verso l"alto o verso il basso mantenendo la lamiera piatta, distribuendo lo stress in modo diverso. Ciò richiede il ricalcolo dei fattori K e le detrazioni di piegatura per pezzi grezzi piatti accurati.
R: No. Una piegatrice CNC standard richiede all"operatore di posizionare e ruotare manualmente la parte tra le pieghe. Una pannellatrice industriale è dotata di pinze e rotatori completamente automatizzati che manipolano la lamiera senza l"intervento umano, con conseguente produttività significativamente più elevata.
R: Il costo più elevato riflette la complessa automazione. Includono manipolatori di materiali integrati, utensili universali automatizzati che si regolano al volo, sensori di materiali avanzati in tempo reale e software sofisticato necessario per controllare simultaneamente la rotazione automatizzata delle parti e le sequenze di piegatura.
R: Sì. Poiché il materiale si allunga in modo diverso sotto la cinematica di piegatura rispetto alla piegatura in aria con matrice a V, i modelli piatti esistenti produrranno dimensioni finali errate. I team di ingegneri devono ricalcolare le tolleranze di piegatura e aggiornare i file CAD per la nuova attrezzatura.
