La piegatura di precisione della lamiera aumenta la produttività di fabbricazione, mantiene tolleranze strette e riduce il tasso di scarti in officina. Le apparecchiature di formatura obsolete creano gravi colli di bottiglia operativi. Devi affrontare angoli di piega incoerenti, tempi di configurazione lenti e un'eccessiva dipendenza da operatori scarsi e altamente qualificati. Questa guida fornisce un quadro decisionale completo per valutare, dimensionare e investire nella giusta tecnologia di piegatura per il tuo specifico ambiente di produzione. Una pressa piegatrice è il motore principale della fabbricazione moderna. La scelta dell'attrezzatura giusta determina l'efficienza del tuo negozio. È necessario abbinare le capacità della macchina ai vostri esatti requisiti di materiale. Il sovradimensionamento spreca energia e spazio, mentre il sottodimensionamento porta a danni alla macchina e scarti di parti. Esploreremo la meccanica di base, i sistemi di azionamento e le strategie di lavorazione. Scoprirai in che modo le decisioni di progettazione a monte influiscono sul successo della formatura a valle, consentendoti di ottimizzare il tuo reparto di produzione.
Allineamento tecnologico: la scelta tra presse piegatrici idrauliche, elettriche e ibride dipende strettamente dal tonnellaggio richiesto, dalla velocità del ciclo e dagli obiettivi di efficienza energetica della vostra officina.
Precisione e controllo: le moderne presse piegatrici CNC con registri posteriori multiasse e bombatura automatica riducono drasticamente i tempi di impostazione e gli errori dell"operatore rispetto ai sistemi manuali o NC.
Gli utensili determinano la capacità: la macchina è capace solo quanto la sua configurazione di punzone e matrice; comprendere la flessione dell"aria rispetto al fondo è fondamentale per gli investimenti negli utensili.
Design-for-Manufacturability (DFM): il successo della formatura della pressa piegatrice dipende in larga misura dalle decisioni di progettazione a monte, tra cui il raggio di curvatura, il fattore K e l"orientamento della grana del materiale.
Sommario

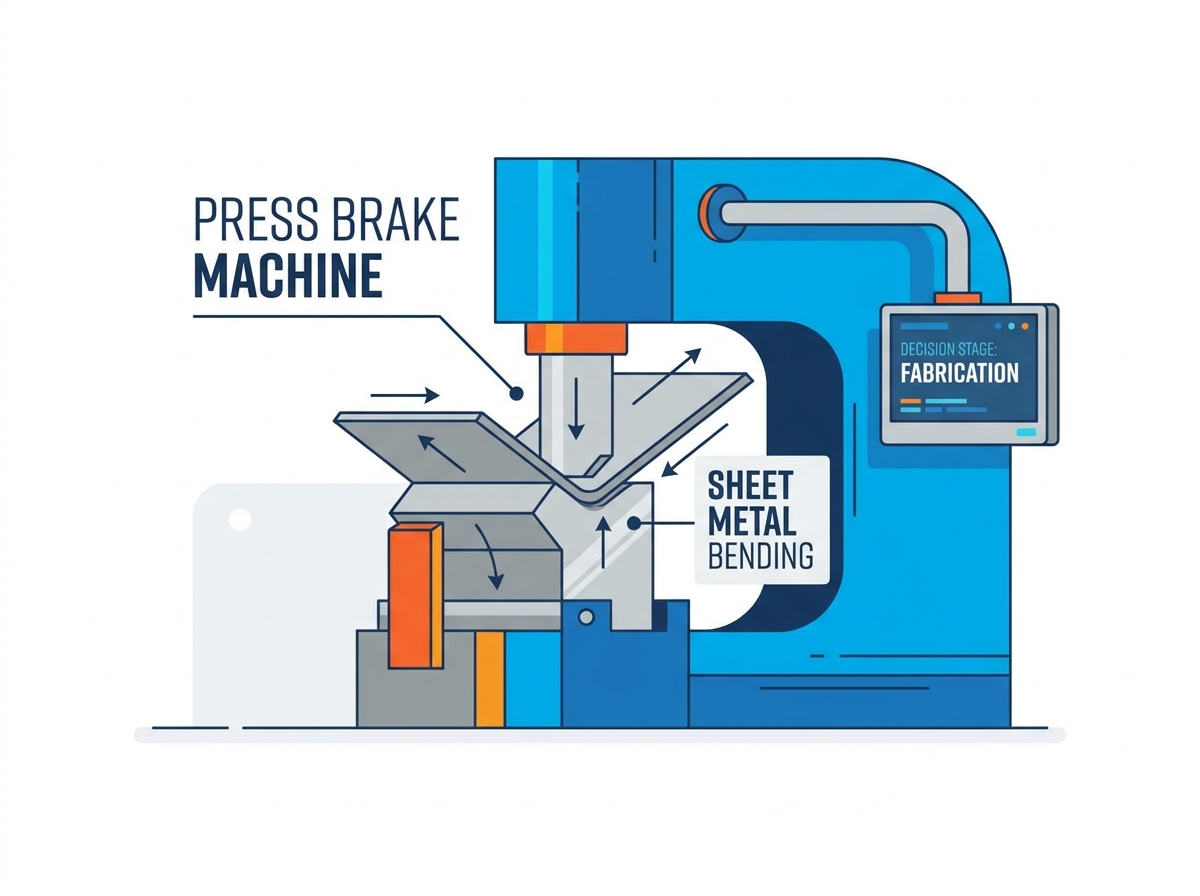

Una pressa piegatrice funziona secondo un semplice principio meccanico. Pressa la lamiera tra due strumenti specializzati. Lo strumento principale è il pugno. Lo strumento inferiore è il dado. Questi strumenti si allineano lungo un asse di piegatura verticale. La macchina spinge il punzone nel metallo. Il metallo quindi si conforma alla forma dello stampo sottostante. Comprendere questa interazione è fondamentale per padroneggiare la fabbricazione della lamiera.
Il punzone si attacca alla trave superiore, chiamata ariete. Il dado si fissa al letto inferiore. Il pistone si muove verso il basso lungo l"asse verticale. Applica un"enorme pressione sul pezzo. La geometria del punzone e della matrice determina l"angolo di piegatura finale. Profili diversi si adattano a varie forme e spazi. Il corretto allineamento tra gli strumenti superiore e inferiore non è negoziabile. Il disallineamento provoca piegature irregolari e accelera l"usura degli utensili. Gli operatori devono indicare gli strumenti durante l"installazione per garantire un perfetto parallelismo su tutta la lunghezza del letto.
Il tonnellaggio rappresenta la forza di flessione totale che la macchina può esercitare. Si distribuisce su tutta la lunghezza di piegatura. Il tonnellaggio è il principale criterio di successo per la selezione della macchina. Se non hai abbastanza tonnellaggio, non puoi piegare il metallo. Se si applica una quantità eccessiva di tonnellaggio si rischia di fratturare il materiale. Rischiate inoltre di danneggiare permanentemente il basamento della macchina. Il tonnellaggio richiesto dipende dallo spessore del materiale, dalla resistenza alla trazione e dall"apertura dello stampo. Una regola pratica standard è che le matrici a V più strette richiedono un tonnellaggio esponenzialmente maggiore per ottenere la stessa curvatura.
Il registro posteriore funge da arresto fisico per la lamiera. Posiziona accuratamente il materiale prima che il pistone scenda. Ciò garantisce ogni volta lunghezze precise della flangia. I moderni registri posteriori si muovono su più assi. Si adattano rapidamente tra una curva e l"altra. La loro velocità e precisione determinano direttamente i tempi di ciclo complessivi. Un registro posteriore lento crea un collo di bottiglia. Un registro posteriore veloce e preciso massimizza la produttività dell"operatore. Quando si formano parti complesse con più flange, le dita del registro posteriore devono riposizionarsi in pochi millisecondi per mantenere l"operatore in movimento.
I sistemi di azionamento determinano il modo in cui la macchina genera la forza di flessione. La scelta giusta dipende dal volume di produzione e dai tipi di materiale. Ciascun sistema offre vantaggi distinti e limitazioni specifiche per l"esecuzione in officina.
I sistemi meccanici utilizzano un volano e un meccanismo di frizione. Il motore fa girare il volano continuamente. L"operatore innesta la frizione per guidare il pistone verso il basso. Queste macchine sono altamente pericolose. La corsa non può essere invertita a metà ciclo. Una volta che il pistone inizia a muoversi, deve completare la corsa. Mancano di controllo di precisione e velocità variabile. La moderna fabbricazione di precisione li considera obsoleti. Tuttavia, alcuni operano ancora in ambienti legacy in cui gli standard di sicurezza sono in ritardo rispetto ai requisiti moderni.
I sistemi idraulici utilizzano doppi cilindri sincronizzati per spostare il pistone. Il fluido idraulico viene pompato nei cilindri per generare una forza enorme. Forniscono una potenza immensa e una distribuzione affidabile della forza. Gestiscono con facilità i materiali più resistenti. Li troverete nella produzione di attrezzature pesanti e nei negozi di acciaio strutturale. Consumano più energia. L"olio idraulico richiede una manutenzione regolare. Ti trovi di fronte a potenziali perdite di olio. Le velocità del pistone sono generalmente più lente rispetto ai modelli elettrici, il che può ridurre i tempi di ciclo su parti di scartamento più leggero.
I modelli elettrici utilizzano servomotori e sistemi a cinghia o puleggia. Eliminano completamente il fluido idraulico. I motori assorbono energia solo quando il pistone si muove effettivamente. Offrono velocità di avvicinamento e ritrazione incredibilmente rapide. Il consumo di energia è notevolmente inferiore. La manutenzione è minima senza sistemi idraulici. Hanno capacità di tonnellaggio massimo inferiori. Non sono adatti per lamiere di grosso spessore. I negozi che utilizzano involucri sottili in alluminio o acciaio inossidabile traggono enormi vantaggi dalla velocità degli azionamenti servoelettrici.
Le macchine ibride combinano servomotori con sistemi idraulici localizzati. Un servomotore aziona una piccola pompa idraulica a circuito chiuso per ciascun cilindro. Offrono la potenza dell"idraulica con l"efficienza dell"elettrico. Funzionano silenziosamente e riducono la generazione di calore. Rappresentano un investimento di capitale significativo. La complessità del sistema richiede conoscenze di manutenzione specializzate. Se un"unità ibrida si guasta, spesso è necessario un tecnico OEM anziché un meccanico di manutenzione standard per risolvere i problemi del sistema a circuito chiuso.
I sistemi di controllo determinano il modo in cui interagisci con la macchina. I controlli manuali richiedono che l"operatore imposti arresti fisici. NC consente il posizionamento programmabile di base. Il CNC rappresenta il moderno standard industriale. I controlli CNC 3D consentono la programmazione offline. Gli ingegneri possono simulare le curve in ufficio. Ciò previene le collisioni e riduce i tempi di fermo macchina. L"operatore carica semplicemente il programma e segue la guida visiva. Questo flusso di lavoro elimina il vecchio metodo di piegatura di prova e demolizione di tre parti prima di ottenerne una buona.
Sistema di guida | Applicazione primaria | Vantaggio chiave | Limitazione principale |
|---|---|---|---|
Meccanico | Stampaggio legacy | Ciclismo ad alta velocità | Gravi rischi per la sicurezza |
Idraulico | Fabbricazione di piastre spesse | Enorme capacità di tonnellaggio | È necessaria la manutenzione del fluido |
Elettrico (servo) | Precisione del calibro sottile | Manutenzione ridotta | Tonnellaggio massimo limitato |
Ibrido | Produzione mista | L"efficienza incontra la potenza | Sistemi interni complessi |
La tua macchina è capace tanto quanto i suoi utensili. Una macchina di fascia alta con utensili scadenti produce parti difettose. La selezione degli strumenti determina quali forme puoi formare con successo. Devi abbinare il pugno e morire al lavoro specifico. L"utilizzo di una larghezza della matrice a V errata è la causa più comune di materiale incrinato e tolleranze deformate sul pavimento.
Le matrici a V standard gestiscono la maggior parte delle curve di base a 90 gradi. I punzoni a collo di cigno presentano un taglio profondo. Questo spazio consente di piegare profili complessi senza colpire gli utensili. Gli strumenti di orlatura appiattiscono il bordo della lamiera su se stesso. Questo crea un bordo sicuro e rigido. Le matrici ad angolo acuto consentono di piegare il metallo oltre i 90 gradi. È necessario selezionare il profilo che previene le collisioni delle parti durante la corsa. Gli operatori devono sempre verificare i profili degli utensili rispetto al modello piatto prima di iniziare la prima piega.
Il modo in cui il punzone interagisce con la matrice definisce il metodo di piegatura. Ciascun metodo richiede diverse configurazioni di tonnellaggio e attrezzature.
Piegatura in aria: il punzone spinge il metallo nella matrice a V senza toccare il fondo. La profondità del punzone determina l"angolo. Questo è lo standard per le macchine CNC. Richiede meno tonnellaggio e consente più angolazioni da uno stampo.
Fondo: il punzone forza completamente il metallo nella matrice a V. Il metallo prende l"angolo esatto dell"utensile. Richiede un tonnellaggio maggiore rispetto alla piegatura in aria.
Coniatura: il punzone imprime il metallo nello stampo con estrema forza. Questo penetra nell"asse neutro del materiale. Elimina il ritorno elastico ma provoca una rapida usura degli utensili. Richiede un tonnellaggio enorme.
Il tempo di installazione uccide la produttività in ambienti ad alto mix e basso volume. Il bloccaggio manuale dell"utensile richiede che gli operatori stringano le singole viti di fissaggio. Ciò fa perdere tempo prezioso alla produzione. I sistemi di cambio rapido idraulici o pneumatici bloccano istantaneamente gli utensili premendo un pulsante. Posizionano perfettamente gli strumenti ogni volta. Ciò riduce i tempi di configurazione da ore a minuti. Gli incrementi di produttività giustificano rapidamente l"aggiornamento iniziale. Quando si modificano le configurazioni cinque volte per turno, gli utensili a cambio rapido si ammortizzano in pochi mesi.
Gli strumenti si degradano nel tempo. Il raggio della punta del punzone si appiattisce con l"uso ripetuto. Le spalle dello stampo si consumano a causa dell"attrito del materiale. Questa usura influisce direttamente sulla ripetibilità dell"angolo. Una spalla usurata dello stampo provoca un trascinamento non uniforme del metallo. È necessario implementare strategie di ispezione preventiva. Misurare regolarmente le punte dei punzoni e le spalle della matrice. Sostituisci gli utensili prima che compromettano la qualità della parte. Mantenere gli strumenti puliti e adeguatamente lubrificati per prolungarne la durata. Una matrice sporca graffierà immediatamente le parti in alluminio.
Una formatura di successo inizia nel dipartimento di ingegneria. Le decisioni di progettazione a monte determinano il successo della produzione a valle. Se una parte è progettata male, l"operatore migliore non può salvarla. Gli ingegneri devono comprendere i limiti fisici della lamiera. Lanciare un file CAD oltre il muro senza controllare le tolleranze di piegatura garantisce scarti sul pavimento.
Il metallo può piegarsi solo fino a un certo punto prima di rompersi. Il raggio di curvatura interno minimo previene la rottura sulla linea di piegatura. Lo spessore del materiale influenza fortemente questo raggio. I materiali più spessi richiedono un raggio di curvatura maggiore. Anche la resistenza alla trazione e la duttilità svolgono un ruolo critico. I materiali più duri come l"acciaio inossidabile necessitano di raggi più grandi rispetto all"alluminio morbido. Forzare un raggio stretto su materiale fragile provoca cedimenti strutturali. Consultare sempre le schede tecniche dei materiali prima di specificare un raggio interno stretto.
La lamiera si allunga quando la pieghi. La superficie esterna si espande in tensione. La superficie interna si comprime. L’asse neutro rimane invariato. È necessario tenere conto di questo allungamento per ottenere modelli piatti accurati. Il fattore K rappresenta la posizione dell"asse neutro. Il calcolo del fattore K corretto garantisce che il modello piatto abbia esattamente le dimensioni corrette prima del taglio. Se la detrazione della piega è errata, le dimensioni finali della parte non supereranno l"ispezione. I produttori devono eseguire prove di piegatura su lotti di materiali specifici per ottenere l"esatto fattore K.
La lamiera ha una direzione delle venature creata durante il processo di laminazione nel laminatoio. Questa grana influenza il comportamento del metallo durante la piegatura. La piegatura parallela alle venature aumenta il rischio di fessurazioni. Separa le fibre del materiale. La piegatura perpendicolare alla fibratura è molto più sicura. Riduce i rischi di fessurazione e richiede una forza di flessione leggermente inferiore. Gli ingegneri dovrebbero annidare le parti sul laser in modo che le piegature si verifichino lungo la fibra, quando possibile. Se è necessario piegare nel rispetto delle venature, aumentare il raggio di curvatura per compensare.
La flangia è la porzione di metallo che si estende oltre la linea di piegatura. Deve essere sufficientemente lungo da coprire l"apertura della matrice a V durante l"intero ciclo. Se la flangia è troppo corta, scivola nella matrice. Ciò rovina la parte e può danneggiare l"attrezzatura. La larghezza minima della flangia viene generalmente calcolata in base alla larghezza della matrice a V scelta. Gli ingegneri devono garantire che tutte le flange progettate soddisfino questo requisito minimo. Una regola comune in officina è che la flangia minima deve essere almeno quattro volte lo spessore del materiale.
Il dimensionamento di una macchina richiede un"attenta analisi delle esigenze produttive attuali e future. È necessario valutare la stazza, la lunghezza e le caratteristiche di controllo. Indovinare porta a errori costosi. Utilizza i dati per guidare la tua valutazione tecnica. Osserva le parti più pesanti e più lunghe e costruisci le tue specifiche in base agli scenari peggiori.
È necessario calcolare il tonnellaggio richiesto per i lavori più difficili. La formula considera lo spessore del materiale, la lunghezza di piegatura e la resistenza alla trazione. Influisce anche sull"apertura del V-die. Una matrice a V più piccola richiede più tonnellaggio per piegare lo stesso materiale. Calcola sempre in base al materiale più spesso e duro che intendi piegare. Aggiungere un margine di sicurezza del 20% per evitare di massimizzare continuamente la macchina. Il funzionamento della macchina alla massima capacità accelera l"usura delle guide del pistone e dei cilindri idraulici.
La lunghezza del letto determina la parte più lunga che puoi piegare fisicamente. Tuttavia, è necessario tenere conto della distanza tra gli alloggiamenti laterali. Lo spazio tra i telai è inferiore alla lunghezza complessiva del letto. Se una parte presenta flange di ritorno profonde, deve essere inserita tra questi alloggiamenti. Dimensiona la lunghezza del letto in base alle parti previste più lunghe. Considera anche le future linee di prodotti. L"acquisto di un letto da 10 piedi quando esegui occasionalmente parti da 12 piedi ti costringe a pericolose configurazioni di piegatura in più fasi.
Gli assi del registro posteriore vengono mappati direttamente alla complessità della parte. Un semplice sistema a 2 assi controlla profondità e altezza. Questo è sufficiente per gli attacchi semplici e diritti. Le parti complesse e asimmetriche richiedono un maggiore controllo. Un sistema a 6 assi consente il movimento indipendente dei riscontri del registro posteriore. Ciò supporta curve affusolate e geometrie complesse. Investi nelle asce necessarie per le parti più difficili. Se si formano forme coniche o staffe angolari, è obbligatorio un registro posteriore a 6 assi.
Quando viene applicata una forza immensa, il basamento della macchina e il pistone si flettono leggermente al centro. Questa deflessione fa sì che l"angolo di piega vari lungo la lunghezza della parte. Il centro avrà un angolo più ampio rispetto alle estremità. I sistemi di coronatura contrastano questa flessione. La coronatura a cuneo idraulica o meccanica CNC spinge il centro del letto verso l"alto. Ciò garantisce angoli costanti e perfetti nelle curve lunghe. Senza coronatura, gli operatori devono spessorare manualmente le fustelle con la carta, il che fa sprecare enormi quantità di tempo.
Lo spessore e la durezza del materiale variano da lotto a lotto. Queste variazioni provocano un ritorno elastico imprevedibile. I sistemi di misurazione dell"angolo in tempo reale risolvono questo problema. I sensori laser o meccanici durante il processo misurano l"angolo a metà corsa. Il controllo CNC regola automaticamente la profondità del pistone per garantire precisione. Ciò elimina la flessione di prova per tentativi ed errori. Garantisce che il primo pezzo sia buono, riducendo significativamente gli scarti. Per i negozi che gestiscono costose leghe aerospaziali, questa caratteristica non è negoziabile.
L"installazione di macchinari pesanti introduce rischi operativi significativi. È necessario preparare la struttura e la forza lavoro. Una corretta pianificazione previene ritardi nell’installazione e incidenti legati alla sicurezza. Una macchina inattiva perché la presa elettrica è sbagliata ti costa denaro ogni singolo giorno.
Queste macchine sono incredibilmente pesanti. È necessario verificare la capacità di carico del pavimento prima della consegna. Le macchine ad alto tonnellaggio spesso richiedono fosse di fondazione specializzate. Il calcestruzzo deve essere sufficientemente spesso da sostenere i carichi dinamici. Sono inoltre necessarie adeguate cadute di potenza elettrica. Assicurati che la tua struttura possa fornire la tensione e l"amperaggio richiesti. Consultare gli ingegneri strutturali per convalidare la planimetria. Il getto di una nuova fossa di fondazione può aggiungere settimane alla sequenza temporale dell"installazione.
Piegare il metallo è intrinsecamente pericoloso. Gli operatori lavorano a stretto contatto con cilindri mobili e acciaio pesante. È necessario delineare e seguire rigorosamente gli standard OSHA. I sistemi di sicurezza integrati sono obbligatori. La protezione laser ottica viaggia con il pistone. Arresta immediatamente la macchina se viene rilevata un"ostruzione. Le barriere fotoelettriche proteggono il perimetro. Implementa questi sistemi senza compromettere la produttività dell"operatore. La sicurezza non deve mai essere bypassata. La distruzione di una barriera fotoelettrica è motivo di risoluzione immediata su un piano ben gestito.
Il settore si trova ad affrontare una grave carenza di operatori qualificati. Mitigare il rischio di turnover degli operatori investendo in tecnologia intelligente. Le macchine con interfacce grafiche 3D intuitive abbassano la curva di apprendimento. I sistemi automatizzati di misurazione dell’angolo riducono la dipendenza dalla conoscenza tribale. La programmazione offline sposta il lavoro complesso nell"ufficio tecnico. Ciò consente agli operatori meno esperti di utilizzare le macchine in modo sicuro ed efficace. I programmi di formazione devono concentrarsi sulla lettura delle stampe e sulla comprensione dei limiti degli strumenti.
Verificare la capacità di carico del pavimento con un ingegnere strutturista.
Installare le derivazioni elettriche richieste in base alle specifiche della macchina.
Programma i tecnici OEM per il livellamento e la calibrazione finali.
Condurre la formazione obbligatoria sulla sicurezza per tutti gli operatori.
Eseguire parti di prova per verificare la precisione della bombatura e del registro posteriore.
La scelta della giusta pressa piegatrice richiede il bilanciamento tra capacità di piegatura, precisione, utensili, funzionalità CNC e requisiti di produzione futuri. Adattando la macchina ai materiali, alla complessità delle parti e al volume di produzione, è possibile migliorare l'efficienza produttiva, ridurre i tempi di configurazione e ottenere una qualità di piegatura costante.
Nanjing Jinqiu CNC Machine Tool è specializzato in apparecchiature CNC per la lavorazione della lamiera e fornisce soluzioni affidabili per presse piegatrici per produttori di tutto il mondo. Supportata da una vasta esperienza nel settore e da un supporto tecnico professionale, l'azienda aiuta i clienti a migliorare l'efficienza produttiva, la precisione di piegatura e la competitività produttiva a lungo termine.
Prima di effettuare il tuo investimento, considera quanto segue:
Controlla i colli di bottiglia della produzione attuale per identificare specifici difetti di velocità o precisione.
Calcola il tonnellaggio richiesto per il materiale più spesso che lavori settimanalmente.
Consultare un tecnico applicativo per rivedere le geometrie delle parti più complesse.
Richiedi uno studio temporale ai produttori in base ai tuoi file CAD specifici.
Valuta la capacità di carico del pavimento e l"infrastruttura elettrica della tua struttura.
R: Una pressa piegatrice utilizza un punzone e una matrice che si muovono verticalmente per forzare il metallo in una forma. Una macchina piegatrice blocca il materiale in piano e fa oscillare una trave di piegatura verso l"alto per creare la piega. I freni sono migliori per materiali spessi e utensili complessi. Le cartelle eccellono nei pannelli grandi e sottili.
R: Il calcolo del tonnellaggio richiede quattro variabili di base. Sono necessari lo spessore del materiale, la lunghezza totale di piegatura, la resistenza alla trazione del materiale e la larghezza dell"apertura della matrice a V. I materiali più spessi e più duri e le matrici a V più strette richiedono un tonnellaggio notevolmente maggiore.
R: Il ritorno elastico è la tendenza della lamiera a deformarsi leggermente dopo che la forza di formatura è stata rimossa. Succede perché il materiale cerca di ritornare al suo stato piatto originale. Le macchine CNC compensano piegando eccessivamente il metallo leggermente oltre l"angolo target.
R: La piegatura parallela alle venature aumenta il rischio di rottura o rottura del metallo. Richiede un"attenta selezione di un raggio di curvatura maggiore. La piegatura perpendicolare alle venature offre la massima integrità strutturale e riduce la probabilità di strappi superficiali.
R: Un registro posteriore multiasse è dotato di dita che si muovono in diverse direzioni per posizionare il metallo. L"asse X controlla la profondità. L"asse R controlla l"altezza. L"asse Z si sposta a destra e a sinistra. Ciò consente agli operatori di posizionare facilmente parti complesse e asimmetriche per una piegatura accurata.
A: Sì, può piegare lamiere di acciaio spesse. Tuttavia, ciò richiede macchine idrauliche di tonnellaggio elevato. È inoltre necessario utilizzare matrici a V molto più grandi e utensili per carichi pesanti progettati specificamente per gestire le massicce forze necessarie per produrre lamiere spesse.
